无线互联受限空间监测气体预警系统
无线互联受限空间监测气体预警系统简介：
1、系统实现功能
1.1 多参数环境检测
可检测被测区域的气体浓度状态、温湿度、压力、位置信息等，并可通过无线数据远传至后台，由移动终端APP进行查看。
1.2 全方位预警互联功能
1）现场检测仪浓度超标报警、跌落报警、SOS呼救报警、位移报警等提示，并将报警信息发送给周围其它设备；
2）周围其它设备收到预警信息发出报警；
3）区域监测主机或数据网关收到预警信息发出报警；
4）移动APP或远程云平台收到预警信息发出告警；
5）AI识别违规操作及风险预警，并传输给周围其它设备告警。
1.3 数据存储功能
仪器设备可存储被测点定时存储或报警触发的浓度值，以便进行数据查询。标配存储10万条数据，本机还可显示实时曲线。
1.4 位置追踪
GPS/北斗实时定位，通过移动终端或后台掌握工人与仪器位置，提高应急抢险效率。
1.5 视频监控
1）移动检测仪实时录像，本地存储视频图像；
2）云平台可远程获取视频图像，并通过云台远程操控远端摄像头旋转查看图像，支持远程录像及回放；
3）支持移动终端通过云平台或者区域监测主机、网关查询视频图像；
4）支持AI算法识别中毒跌倒、安全帽未佩戴、抽烟等，并发出云报警；
5）区域监测主机可查看移动检测仪视频图像，并支持语音对讲、喊话。
1.6 云平台系统
通过4G/WIFI或有线网络传输到云平台，实现远程监控现场工况，根据环境监测数据、定位、视频图像等信息迅速决策；可在系统下查看历史记录和视频录像，历史记录云平台默认保存2个月，可根据要求及时下载历史记录保存；支持语音对讲、远程操控摄像头等功能。
1.7 数据传输
受限空间内气体检测仪、移动检测仪通过无线自组网络，将数据传输到区域监测主机或数据网关，然后通过4G/WIFI或有线网络传输到云平台。
2、作业流程
2.1 预查
受限空间作业开始前，先用泵吸式检测仪对受限空间进行采样检测，以检测密闭空间中的氧气、硫化氢、一氧化碳和可燃气，也可以检测密闭空间的VOC挥发性有机化合物。确定安全后，工人可以进入作业。
2.2 进入
作业中，监测主机或数据网关放在受限空间外。施工工人携带便携式气体检测仪和移动检测仪进入作业，将移动检测仪布置在视野宽阔位置，方便视频监控作业场所，同时检测周围环境气体浓度；便携式检测仪随身携带，检测作业人员周围环境浓度。外边监护人员可通过监测主机或手机/iPad查看监测数据。
2.3 联动预警
一旦任意一个检测点的气体浓度超标，仪器就会报警。通过仪器内部无线网络，报警信号会迅速传给网内其它仪器，形成联动预警，所有工人可以同时进行撤离。
具有AI识别功能的移动检测仪识别到中毒跌倒、安全帽未佩戴、抽烟、打手机等图像时，立即报警，并将报警信号传给周围其它设备及云平台，实现报警互联和云报警。
2.4 远程监测
所有设备测量数据及视频图像可远程传至后台，管理中心可以远程及时发现和处理现场事故，从而保障有关清洗作业的安全有序进行。
2.5 数据记录
视频和检测数据在本地设备端都有记录，可通过数据下载核查，同时也可通过云平台进行视频录像和数据记录。
3、系统产品清单

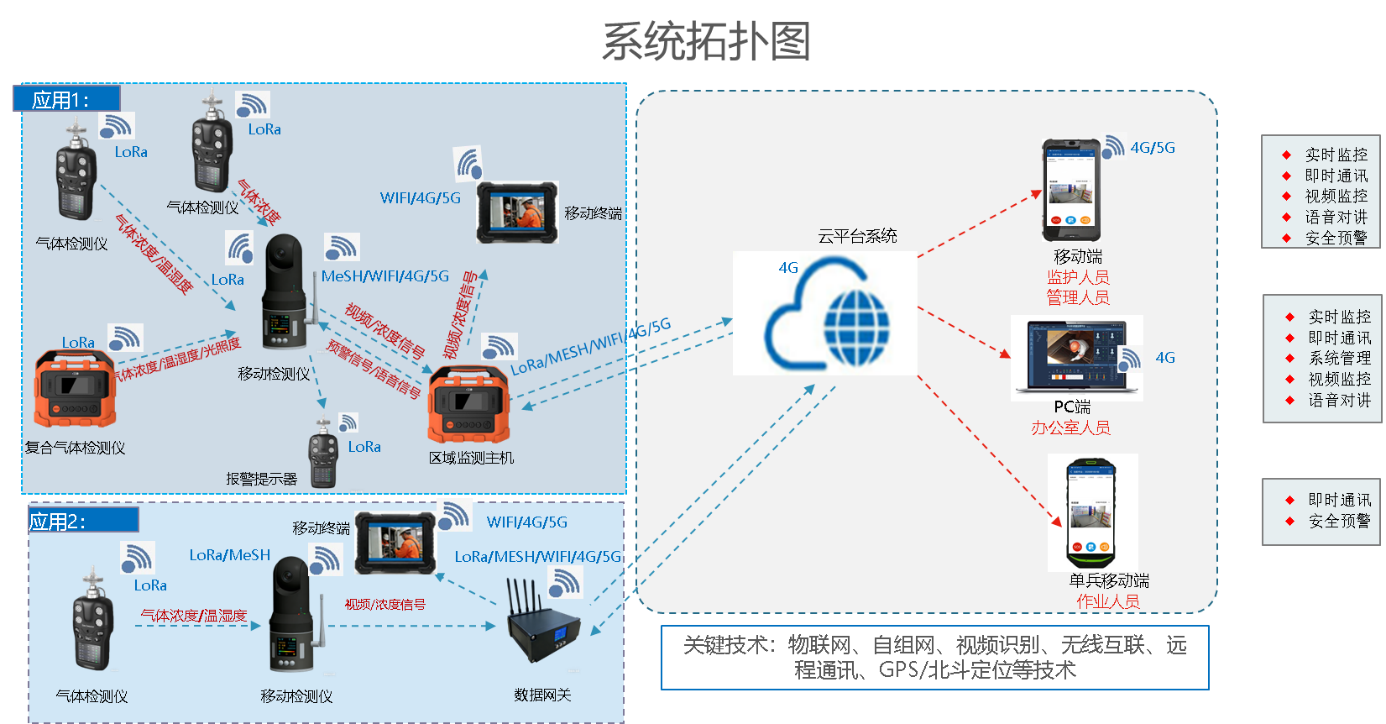

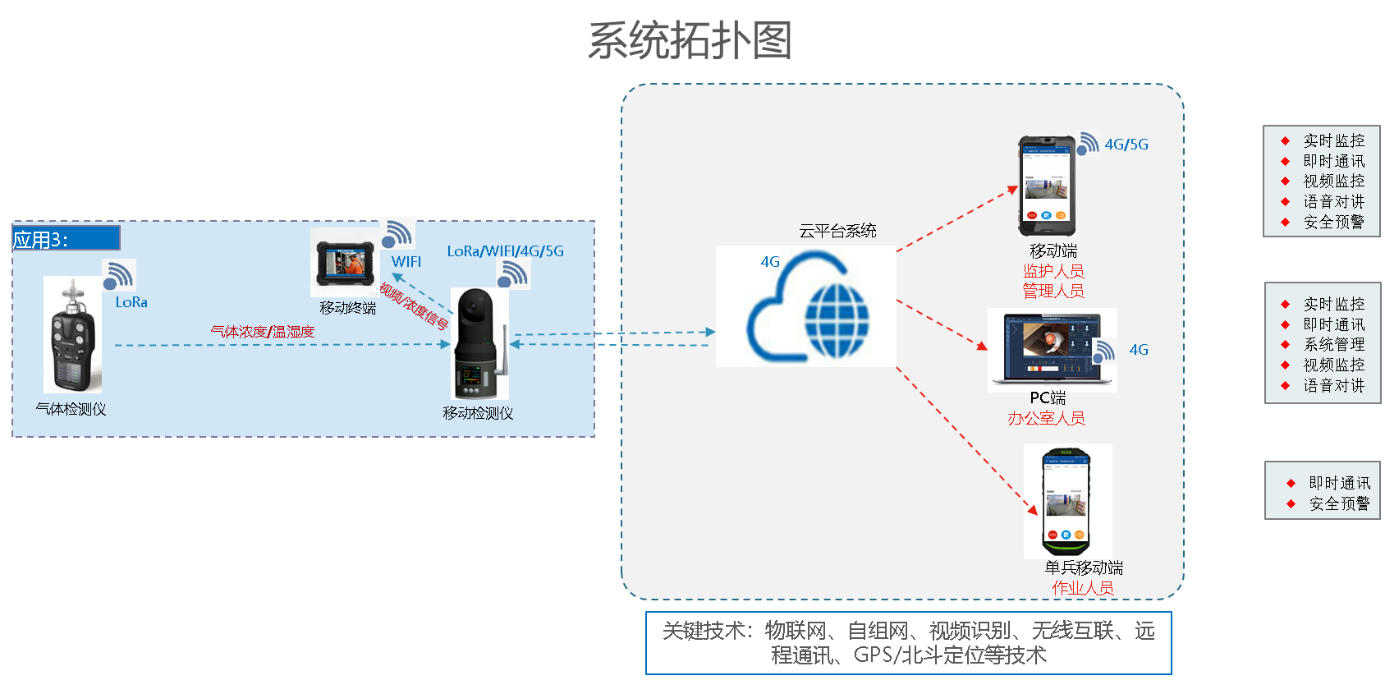

系统由区域监测主机或数据网关、移动检测仪、便携气体检测仪、移动终端及云平台等部分组成。系统架构及拓扑图如下：
| 系统产品清单 | |||||
| 产品名称 | 规格型号 | 布置位置 | 配置说明 | 数量 | 配置 |
| 移动检测仪 | ERUN-PG5300 | 受限空间内部 | 集视频、气体浓度于一体，内置摄像头200w像素，带红外，云台摄像机，报警互联，可选配AI功能 | 1 | 必配 |
| 数据网关 | / | 受限空间外部或出入口附近 | 支持无线自组网图传，4G/5G路由，用于数据传输及报警互联，语音对讲，与区域监测主机二选一 | 1 | 必配 |
| 移动终端 | ERUN-IPAD | 受限空间外部 | 可查看受限空间内部视频，浓度数据，报警互联，与移动检测仪语音对讲，监护人员使用 | 1 | 必配 |
| 便携式气体检测仪 | ERUN-PG5600 | 受限空间内部 | 气体浓度、温湿度检测等，个人防护，LoRa通讯 | 1 | 选配 |
| 便携式报警提示器 | ERUN-PG71B4 | 施工区域周围 | 预警无线互联报警，接收其它设备的报警信息及浓度显示，LoRa通讯 | 4 | 选配 |
| 区域监测主机 | ERUN-QB9810 | 受限空间外部或出入口附近 | 可配置传感器，温湿度、光照、4G/5G路由、图传无线模块等，监护人员使用，替代数据网关和移动终端 | 1 | 选配 |
| 云平台 | ERUN | 监控平台 | 可通过手机、ipad及电脑登录系统查看气体浓度和视频图像，支持远程语音对讲和录像，历史记录等 | 1 | 必配 |
无线互联受限空间监测气体预警系统设备概述：
1、移动式防爆布控球气体检测仪（多功能防爆布控球）ERUN-PG5300
1.1 功能特点
★一体化设计：集成度高，重量轻，内含气体传感器、高清摄像机、云台、语音对讲、大容量锂电池及通讯模组等
★扩散式气体测量，支持1-6种气体检测，可选泵吸式
★LED应急照明
★采用数字传感器，每个传感器可插拔、智能识别、即插即用，免标定，可插在任意传感器插槽位置
★传感器缺失报警，传感器寿命到期预警
★360°环形报警提示，无死角
★多按键操作，快捷一键消音，一键SOS紧急呼救
★高清液晶屏显示，IPS全视角
★内置拾音器和喇叭，实现语音对讲
★数据存储，可以视频录像和记录存储，通过网页可下载历史记录。标配128G存储卡，具有两个外置TF卡槽，方便取卡和导出文件，可选配大容量存储卡
★通讯接口：航空接头，充电及RJ45网口通讯
★10倍光学变焦高清摄像头
★云台控制：水平范围720°连续旋转，垂直范围 -20°~90°
★支持红外夜视功能，光线较暗情况下也能成像清晰
★字符叠加：气体数据叠加在机芯视频图像上远传，录像视频内含有浓度数据
★视频传输支持GB28181协议
★同时支持WIFI、4G/5G等通讯方式，具有信号强度显示，可在任何场合实现快速自动组网布控，可选配LORA、Mesh
★选配功能：北斗定位，多台仪器之间无线互联，支持移动终端APP查看，远程报警，通过电话、短信、微信进行提醒
★AI功能：选配，可识别是否佩戴安全帽、抽烟、打电话
★支持远程维护及远程升级
★数据恢复功能，部分或全部恢复出厂数据
★内置气体库（可燃、VOC、有毒气体）
★多种报警音可选，报警音可分别独立设置，报警音量大于95dB@30厘米
★多种报警方式报警模式，多个报警点设置，可关闭报警
报警方式：声光报警、语音报警
报警种类：浓度报警、欠压报警、故障报警
报警模式：低报警、高报警、区间报警、TWA/STEL报警
★误操作识别功能
★零点自动跟踪
★目标点多级校准
★本安电路设计，防爆、防振、抗静电，抗辐射
★支持三脚架、坐式，磁力吸附等安装方式
★防护等级IP65
1.2 主要技术参数
| 参数项 | 技术指标 |
|---|---|
| 检测因子 | 同时检测1-6种气体和温湿度、气压、海拔，可另配置多个传感器进行更换检测，即插即用，智能识别。检测气体包括有毒气体、可燃气体、氧气、二氧化碳、VOC等，根据现场环境和用户需求而定 |
| 检测范围 | 根据现场环境和用户需求而定 |
| 分辨率 | 0.001ppm（0-10ppm高精度）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上）；0.1%LEL；0.1%、0.01%Vol |
| 单位显示 | 单位可选：μmol/mol、ppm、pphm、ppb、mg/m³、μg/m³、%Vol、%LEL |
| 检测原理 | 电化学、催化燃烧、红外、热导、半导体、PID光离子等，根据量程、现场环境和用户需求而定 |
| 传感器寿命 | 电化学2-3年，催化燃烧2-3年，红外5-10年，热导2-5年，PID 2-3年 |
| 检测方式 | 扩散式 |
| 显示方式 | 高清液晶屏显示，IPS全视角 |
| 显示内容 | 实时浓度、单位、气体名称、报警状态、时间、存储状态、通讯状态、电量、充电状态等 |
| 检测精度 | 典型精度：≤±2% FS（可选更高精度传感器） |
| 不确定度 | ≤±2% |
| 线性度 | ≤±2% |
| 重复性 | ≤±2% |
| 响应时间 | T90≤30秒（通用） |
| 恢复时间 | ≤30秒（通用） |
| 工作电源 | DC7.4-12V |
| 电池容量 | DC11.2V，5000mAh可充电的高分子聚合物锂电池，工作时间≥8小时 |
| 报警音量 | 大于95dB@30厘米；大于90dB@1米 |
| 视频 | 200W像素，可选配更高像素 |
| 红外夜视 | 距离≥30米 |
| 云台控制 | 水平范围720°连续旋转，垂直范围 -15°~90° |
| 字符叠加 | 气体数据叠加在机芯视频图像上 |
| 使用环境 | 温度：-20℃~+55℃，可定制-40℃~+70℃；相对湿度：10-95%RH |
| 通讯接口 | 航空接头，充电及RJ45网口通讯 |
| 数据存储 | 标准容量TF卡128G，最大可以选配1Tx2 |
| 界面语言 | 中文、英文 |
| 防爆等级 | ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
| 防护等级 | IP65 |
| 外壳材质 | 铝合金 |
| 外型尺寸 | 最大尺寸φ102.6×274.6 |
| 重量 | 约2kg |
| 标准附件 | 说明书、合格证、充电器、充电线、三脚架、仪器安全箱、工具包 |
| 选配功能 | 1、环境温度检测：-40℃~+70℃ 精度0.5℃；环境湿度检测：0-100%RH 精度3%RH 2、无线数据传输：可选配LoRa、MESH 3、无线互联 4、GPS/北斗定位 5、泵吸式 |
| 厂家资质 | 企业信用证书AAA、国家高新技术企业证书、ISO45001职业健康安全管理体系认证证书、ISO9001质量管理体系认证证书、IS014001环境管理体系认证证书等 |
| 产品资质 | 计量器具型式批准证书CPA、防爆证、计算机软件著作权登记证书等 |
1.3 仪器图片
2、区域监测主机（ERUN-QB9810）
2.1 功能特点
★可同时检测多种因子（包括气体浓度、温湿度、颗粒物、气压、风速、风向、辐射等），具体检测种类取决于仪器内部传感器配置
★传感器模块化设计，可同时装4个六合一模块，每个模块整体可插拔，气路和通讯接口卡扣式连接
★单位切换，单位可选：μmol/mol、ppm、mg/m³、ppb、μg/m³、%Vol、%LEL
★内置泵吸式测量，10级流量可调
★5寸高清彩屏，电容触摸屏，安卓操作系统，支持远程维护和OTA远程无线升级
★16G存储容量，更大容量可选，支持多种存储方式
★通讯接口：同时具有TYPE-C、WIFI、蓝牙，可选配蓝牙打印机实现现场打印功能
★无线传输，选配：LORA、MESH、4G、NB-IOT等，主通讯模块通讯距离≥2000m、Mesh模块通信距离≥200m，多台仪器之间无线互联，区域组网，数据上传云平台
★标配功能：GPS/北斗精准定位、LED照明、SOS一键呼救、三维智能跌倒报警、一键定位上传，在地图上显示使用者信息、实时位置、浓度信息、经纬度和自定义地址信息、轨迹查询等
★选配功能：一键拍照（大于800W像素）、录像、本机视频查看等
★数据统计分析功能
★出厂参数及存储数据恢复功能，可选择部分或全部恢复，避免误操作
★可显示最大值、最小值、加权平均值，实时曲线显示
★多种报警方式报警模式设置，报警时多方位立体指示报警状态，多种报警音可选
报警方式：声光报警、声光+视觉报警、震动报警、语音（多语言）报警
报警种类：浓度报警、欠压报警、故障报警、泵堵塞报警
报警模式：低报警、高报警、区间报警、加权平均值报警
★误操作识别功能
★零点自动跟踪
★目标点多级校准
★本安电路设计，防爆、防震、抗静电，抗辐射
★防护等级IP65
2.2 检测方法
▶气体采样方法：泵吸式
▶检测原理：电化学、催化燃烧，红外、PID（光离子）
2.3 主要技术参数
| 参数项 | 技术指标 |
|---|---|
| 检测因子 | 1-24种气体（一氧化碳CO、硫化氢H2S、氧气O2、可燃气体Ex、二氧化碳CO2、VOC等），根据现场环境和用户需求而定 |
| 检测范围 | 根据现场环境和用户需求而定 |
| 分辨率 | 0.001ppm（0-10ppm高精度）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～5000 ppm以上）；0.1%LEL；0.01%，0.001%Vol |
| 单位显示 | 单位可选：μmol/mol、ppm、mg/m³、ppb、μg/m³、%Vol、%LEL |
| 检测原理 | 电化学、催化燃烧、红外、热导、半导体、PID光离子等，根据量程、现场环境和用户需求而定 |
| 传感器寿命 | 电化学2-3年，催化燃烧2-3年，红外5-10年，热导2-5年，PID 2-3年 |
| 检测方式 | 内置泵吸式，泵堵塞自动报警 |
| 显示方式 | 7英寸720×1280触摸高清彩屏，IPS全视角显示 |
| 显示内容 | 实时浓度、单位、分子式、报警状态、时间、存储状态、通讯状态、信号强度、电量、充电状态等 |
| 检测精度 | 典型精度：≤±2% FS（可选1%高精度传感器） |
| 不确定度 | ≤±2% |
| 线性度 | ≤±2% |
| 重复性 | ≤±2% |
| 响应时间 | T90≤20秒（通用） |
| 恢复时间 | ≤30秒 |
| 工作电源 | DC3-5V |
| 电池容量 | 25000mAH可充电锂电池，带过充、过放、过压、短路、过热保护功能 |
| 使用环境 | 温度：-20℃~+50℃，可定制-40℃~+70℃；相对湿度：10-95%RH |
| 通讯接口 | 标准Type-C快速充电与通讯 |
| 数据存储 | 标准容量1000万条以上；支持本机查看、删除或数据导出，存储时间间隔任意设置 |
| 日志记录 | 记录校准日志、维修日志、故障记录，传感器寿命到期提醒，下次浓度校准时间提醒功能 |
| 界面语言 | 中文、英文，其他语言可选 |
| 防爆类型 | ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
| 防护等级 | IP65 |
| 外壳材质 | 高强度耐腐蚀防火聚碳酸酯与橡胶保护套，防摔耐磨防静电 |
| 外型尺寸 | 最大尺寸340×330×150mm(L×W×H) |
| 重量 | 约4.8Kg，配置不同重量有差异 |
| 标准功能 | GPS/北斗精准定位、LED照明、SOS一键呼救、三维智能跌倒报警、一键定位上传等 |
| 选配功能 | ① 温度检测：-40℃~+80℃ 精度0.3℃；湿度检测：0-100%RH精度3%RH ② 气压、压差检测、风速风向检测 ③ 无线数据传输：LORA、4G、NB-IOT、MESH，电脑上位机软件/云平台/移动终端APP远程监控数据，一键拍照、摄像头监控与录像查看等 |
| 标准附件 | 说明书、合格证、USB充电器、水汽粉尘过滤器1个、高档防水防摔仪器安全箱（拉杆箱），0.4米不锈钢采样手柄（1-10米软管，标准长度1米） |
| 选配附件 | ① 0.9米可伸缩采样手柄（1-10米软管，标准长度1米） ② 400℃、800℃、1300℃不同规格高温采样手柄（实现检测高温样气） ③ 1.2米土壤采样手柄 ④ 水汽过滤器多个 ⑤ 三脚支架 |
| 厂家资质 | 企业信用证书AAA、国家高新技术企业证书、ISO45001职业健康安全管理体系认证证书、ISO9001质量管理体系认证证书、IS014001环境管理体系认证证书等 |
| 产品资质 | 计量器具型式批准证书CPA、防爆证、CE认证、计算机软件著作权登记证书 |

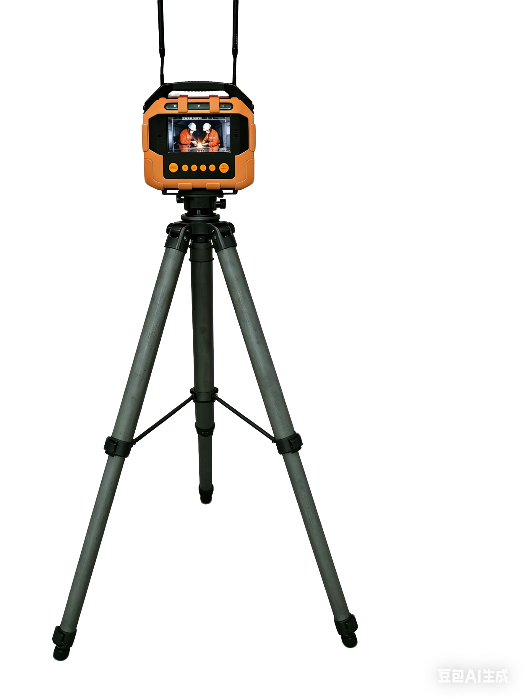

2.4 仪器图片
3、数据网关
3.1 功能特点
★可以与多种便携式气体检测仪，移动气体检测仪（布控球气体检测仪）互联互通，数据共享
★报警互联：互联的报警仪或移动气体检测仪发生浓度超标报警时，网关联动报警，实现报警互联
★语音对讲：支持与移动气体检测仪进行语音对讲，实现语音喊话
★通讯接口：同时具有WIFI、4G、Mesh自组网，RJ45等通讯方式，Lora可定制
★数据网关：可以通过LoRa，WiFi，Mesh接收检测设备数据及图像，然后将数据上传云平台
★本安电路设计，防爆、防震、抗静电，抗辐射
★防护等级IP65
3.2 主要技术参数
|
参数项 |
技术指标 |
|---|---|
|
显示方式 |
液晶屏显示，IPS全视角显示 |
|
显示内容 |
实时浓度、单位、分子式、报警状态、时间、通讯状态、信号强度、电量、充电状态等 |
|
工作电源 |
12V |
|
电池容量 |
10000mAH可充电锂电池，续航大于20小时 |
|
报警音量 |
大于105dB@30厘米，大于100dB@1米 |
|
使用环境 |
温度：-20℃~+50℃，可定制-40℃~+70℃；相对湿度：10-95%RH |
|
通讯接口 |
以太网 |
|
界面语言 |
中文、英文 |
|
防护等级 |
IP65 |
|
外壳材质 |
铝合金 |
|
外型尺寸 |
210×170×80mm(L×W×H) |
|
重量 |
约2.5Kg，配置不同重量有差异 |
|
标准功能 |
报警互联，数据采集，传输 |
|
通讯方式 |
自组网MESH、4G/5G、WIFI、RJ45，LoRa可定制 |
|
标准附件 |
说明书、合格证、充电器、安全箱 |
|
选配附件 |
三脚支架 |

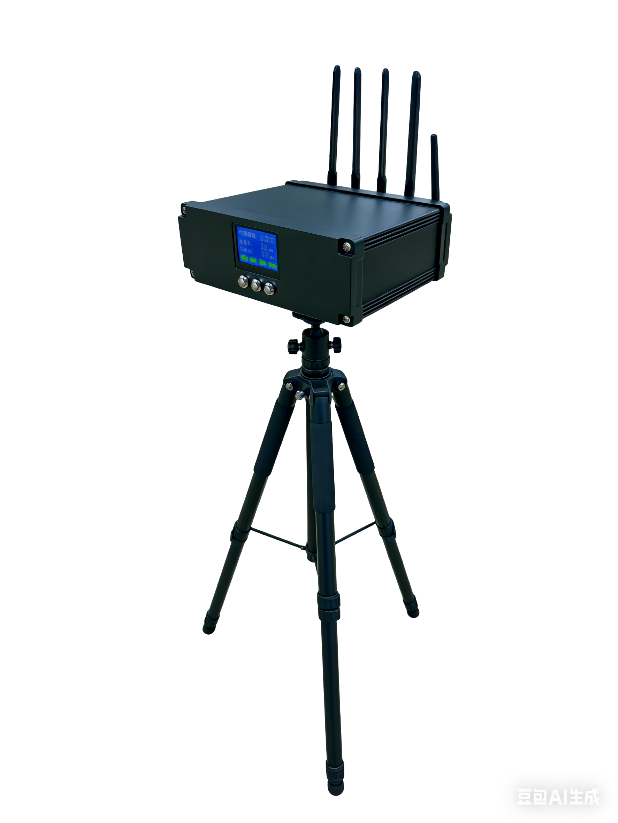

3.3 仪器图片
4、便携式气体检测仪（ERUN-PG71B4）
4.1 功能特点
★可以同时检测1～4种气体（以实物为准），单位可选：μmol/mol、ppm、pphm、ppb、mg/m³、μg/m³、%Vol、%LEL
★内置泵吸式测量，可一键切换为扩散式测量
★LED照明
★采用数字传感器，每个传感器可插拔、智能识别、即插即用，免标定，可插在任意传感器插槽位置
★可通过仪表设置打开或关闭任意一个传感器
★传感器缺失报警，传感器寿命到期预警
★5按键操作，快捷一键校准功能
★2.4英寸高清彩屏
★数据存储，存储容量100万条以上，可选配更大容量存储卡
★通讯接口：TYPE-C快充与通讯
★选配无线传输：同时支持蓝牙、WIFI、LoRa/LoRaWAN、4G/NB-IOT等方式，具有信号强度显示；WIFI、4G可支持HTTP、MQTT、TCP、UDP等通讯协议
★选配功能：北斗定位，一键定位上传云平台，多台仪器之间无线互联，支持移动终端APP查看，远程报警，通过电话、短信、微信进行提醒
★支持远程维护及远程升级
★SOS一键呼救
★数据恢复功能，部分或全部恢复出厂数据
★最大值、最小值、加权平均值显示，实时曲线、条形图、列表显示
★多种报警音可选，报警音可分别独立设置，报警音量大于95dB@30厘米
★多种报警方式报警模式，三级报警点设置，可关闭报警
报警方式：声光报警、震动报警、语音报警
报警种类：浓度报警、欠压报警、故障报警、泵堵塞报警、跌倒报警、SOS报警（运动报警、主动呼救）
报警模式：低报警、高报警、区间报警、TWA/STEL报警
★零点自动跟踪
★目标点多级校准
★本安电路设计，防爆、抗震、抗静电，抗辐射干扰
★防护等级IP65
4.2 检测方法
▶气体采样方法：泵吸扩散式二合一
▶检测原理：电化学、催化燃烧，红外、PID光电致离等
4.3 主要技术参数
|
参数项 |
技术指标 |
|---|---|
|
检测气体 |
有毒气体、氧气、二氧化碳、可燃气体、VOC等，选配：1～4种气体随意组合，温湿度、气压、海拔、风速测量 |
|
应用场合 |
消防、应急救援、受限空间、石油、化工、冶金、炼化、燃气、仓储、医药、环保、空气治理等场合 |
|
检测范围 |
0～1、10、100、1000、5000、50000、99999ppm、100%LEL、20%、50%、100%Vol可选，其他量程可订制 |
|
分辨率 |
0.01ppm或0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上），0.1%LEL、0.1%Vol、0.01%Vol |
|
检测原理 |
电化学、催化燃烧、红外、热导、PID光致电离等，根据气体类型、量程、现场环境和用户需求而定 |
|
最大允许误差值 |
典型精度≤±3%F.S（更高精度可订制） |
|
线性度 |
≤±2% |
|
响应时间 |
T90≤20秒（通用） |
|
重复性 |
≤±2% |
|
不确定度 |
≤±2% |
|
工作环境 |
温度：-20～+55℃（典型值）、-40～+70℃（定制），湿度：10～95%RH（常规）非凝露场合 |
|
恢复时间 |
≤30秒 |
|
特殊工况 |
选配高温采样降温过滤手柄，适用检测1300度以内的高温、高湿、高粉尘样气 |
|
温湿度测量 |
选配：温度-40℃~+120℃，精度0.5℃；湿度0～100%RH，精度3%RH |
|
工作电源 |
7.4VDC |
|
电池容量 |
7.4V，2700mAh（3.7V，5400mAh）可充电高分子聚合物锂电池，其他容量可定制 |
|
显示方式 |
2.4英寸LCD彩屏 |
|
检测方式 |
内置泵吸式+扩散式 |
|
报警方式 |
声光报警、振动报警、声光+振动报警、语音报警、关闭报警可设 |
|
报警音量 |
≥95dB@30厘米 |
|
通讯接口 |
标准Type-C快充与通讯 |
|
数据存储 |
标配100万条数据存储容量(更大容量可定制) |
|
防护等级 |
IP65 |
|
防爆类型 |
本质安全型 |
|
防爆标志 |
ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
|
执行标准 |
GB 15322.3-2019《可燃气体探测器 第3部分：工业及商业用途便携式可燃气体探测器》 |
|
外型尺寸 |
147×83×50mm(L×W×H)壳体尺寸，不含背夹厚度 |
|
重量 |
约430g |
|
标准附件 |
说明书、合格证、充电器（含数据线）、仪器安全箱、三通配件、过滤器、0.2米天鹅颈采样探针 |
|
选配附件 |
1、多个过滤器 |

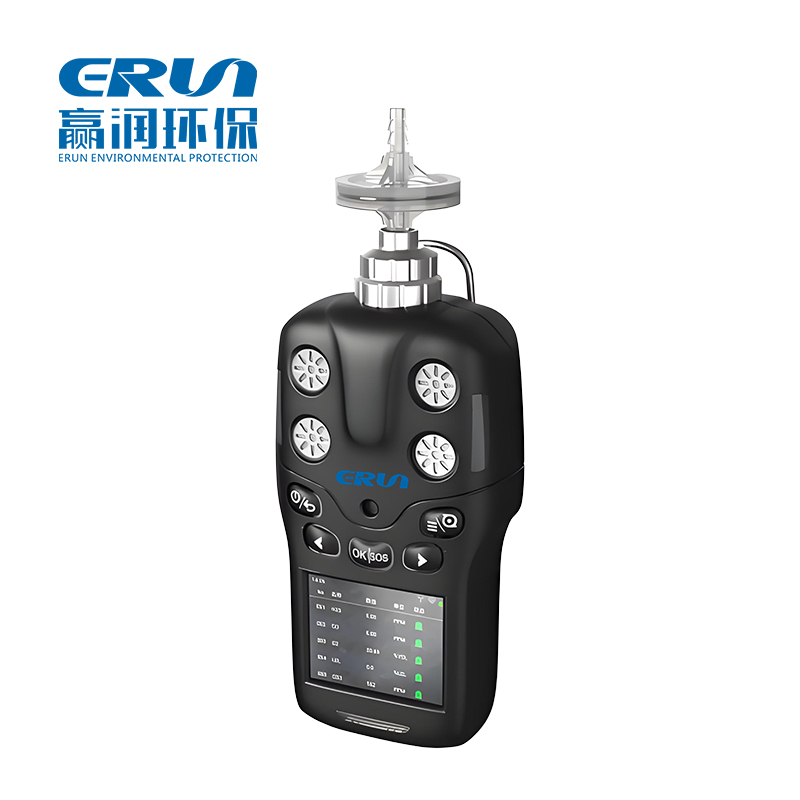

4.4 仪器图片
5、便携式报警提示器（ERUN-PG71B4）
5.1 功能特点
★本安设计，低功耗待机时间长
★高强抗冲击塑料外壳，体积小，携带方便
★接收便携检测仪和区域监测主机无线互联预警信息
★液晶显示屏显示预警信息（信息来源，位置编号，浓度值，报警种类等）
★硫化氢、一氧化碳、氧气、可燃气（可选配）
★支持SOS呼救（可选）
5.2 主要技术参数
|
参数项 |
技术指标 |
|---|---|
|
无线互联 |
与便携检测仪、区域主机无线互联预警 |
|
无线方式 |
Lora无线传输，距离400米 |
|
电源 |
7.4V，2700mAh（3.7V，5400mAh）可充电高分子聚合物锂电池，其他容量可定制 |
|
报警方式 |
声光报警、振动报警，欠压报警 |
|
工作条件 |
温度：-20℃-50℃；湿度：0-90%RH(无凝露) |
|
防爆等级 |
ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
|
外型尺寸 |
147×83×50mm(L×W×H)壳体尺寸，不含背夹厚度 |
|
重量 |
385g |
|
防护等级 |
IP65 |

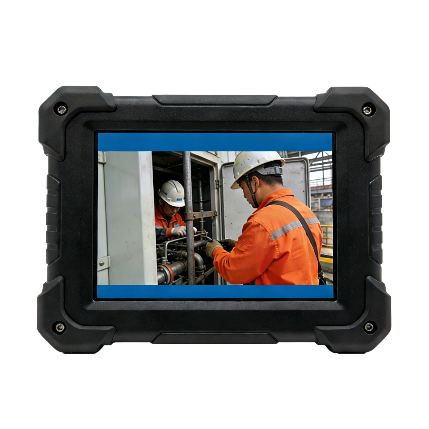

6、移动终端ERUN-IPAD

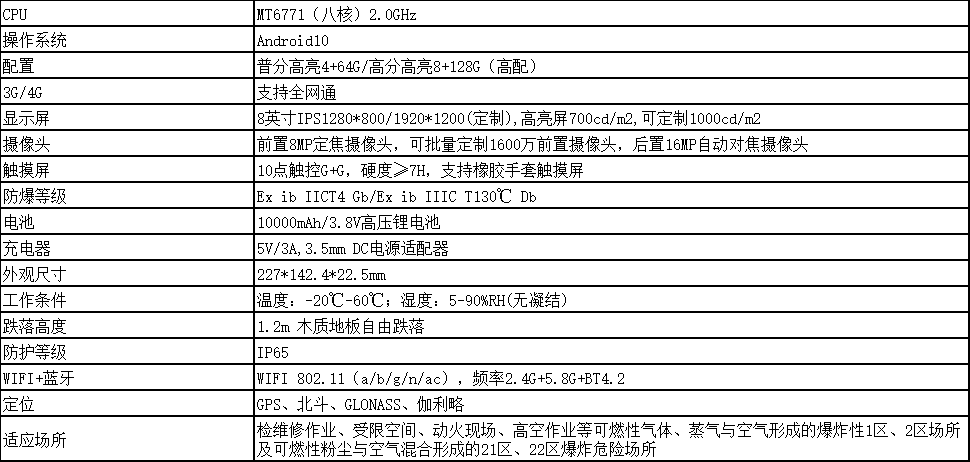

6.1主要技术参数
ERUN大数据远程监测云平台介绍：
在企业安全生产、重大危险源监控、废气排放、科技研发、环境保护、消防安全等方面，都需要对可燃气体、有毒有害气体、氧气、温湿度、压力、风力、粉尘、液位、流量等信息进行不间断采集和监测，并具备信息远传、连续记录、事故预警、信息存储、报警输出及控制等功能。
ERUN智慧云监测平台是基于物联网，专为工业应用设计开发的一个全方位的平台，它突破了原有系统的服务瓶颈，无限增大了监控覆盖范围和服务可扩张性，而且基于大数据分析，系统可以为用户提供实时在线监测、权限管理、现场泄漏源分析、数据变化趋势及统计、历史记录查询、轨迹追踪等功能应用。
监测点通过GPRS传输到云平台，管理者可以通过远程登录平台账号进行查看点位实时浓度检测，手机或者PC端都可查看。
1、系统功能
1.1 实时在线监测：实现实时在线监测设备检测数据，远程查看现场参数，减少工作管理人员在控制室与现场间来回跑动。在线监测分为本地监测和远程监测两种方式，本地监测位于现场附近；远程监测位于现场较远或跨区域异地位置。
1.2 自动报警：当数据超过阀值时，系统自动发出报警及控制信号，为管理者及时提供报警声光信息，通过系统的设备定位功能，可快速定位报警位置，展开救援。用户可灵活根据应用需要配置前端设备报警装置，实现自动报警应急处理，减少人工处理流程。数据管理：监测平台将前端设备数据采集后，系统自动对数据进行存储、分析处理，以可视化图形、列表展现给用户，为企业安全建设提供有力支持。
1.3 历史数据查询：系统中的历史记录主要分布在三个区域，检测仪、集中控制器、服务器数据库。通过输入设备信息或者选择日期，查找相关的历史数据，为数据的统计以及事故后的分析提供依据，有助于管理者了解动态。
1.4 报警信息统计及查询：系统自动对已发生的事故信息进行统计，通过日志查询可查看历史报警信息，为管理者加强安全生产管理提供依据。
1.5 用户运维管理：监测平台可对用户进行权限、任务、基本信息进行管理，方便用户分级、分区域管理，为管理者提供责任明确、任务分配清晰的管理平台。
1.6 设备管理：通过监测平台，用户可对远程设备进行管理，启用、关闭、参数更新、状态监测等操作，现场设备可进行位置规划，与地图联动，实时掌握现场设备运行情况，减少管理人员现场巡查。
1.7 数据服务：通过监测平台可向第三方系统提供数据服务，例如与环保局、安监局、DCS及PLC等综合监测系统对接，实现数据共享、数据转换服务。
1.8 轨迹跟踪：具有GPS功能的探测器，可将GPS位置信息实时上传平台，系统自动记录其轨迹，管理者可实时查看探测器移动轨迹，并可通过历史查询轨迹记录，为管理者进行数据分析及策略制定提供有力支持。
1.9 远程维护：系统支持对前端设备进行远程诊断、参数维护，避免经常往返现场，提高工作效率，降低运维成本。
1.10 远程视频监测：可将设备前端视频远程到平台，查看现场场景，实现远程可视化、立体化监测。
1.11 语音对讲：通过云平台可与前端设备发起语音对讲。
2、系统界面图

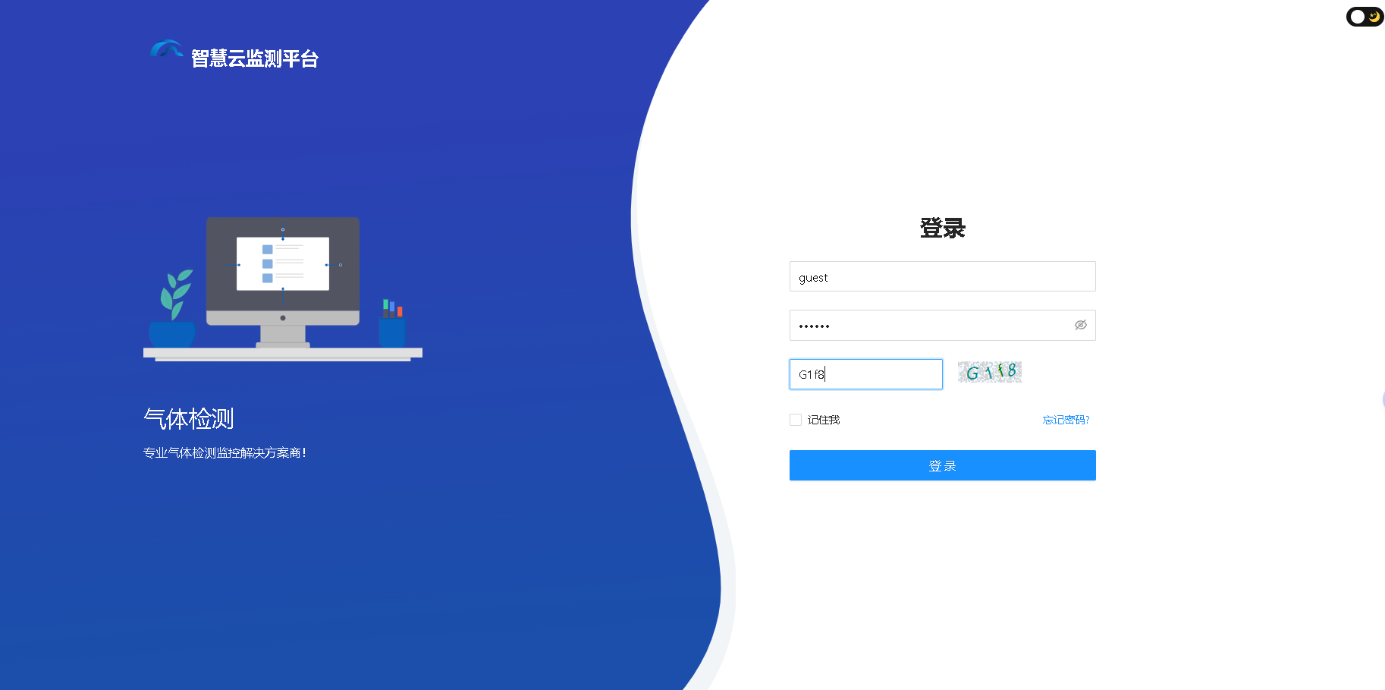

登录界面

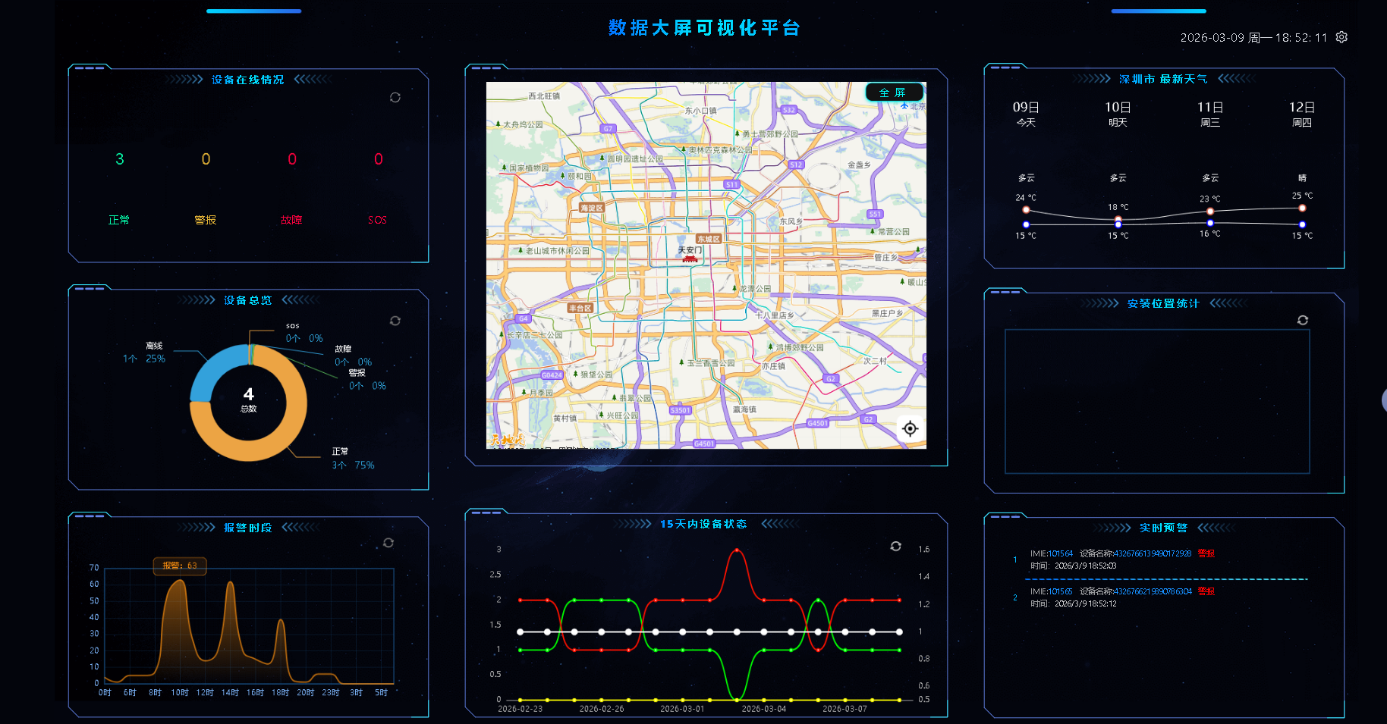

大屏界面

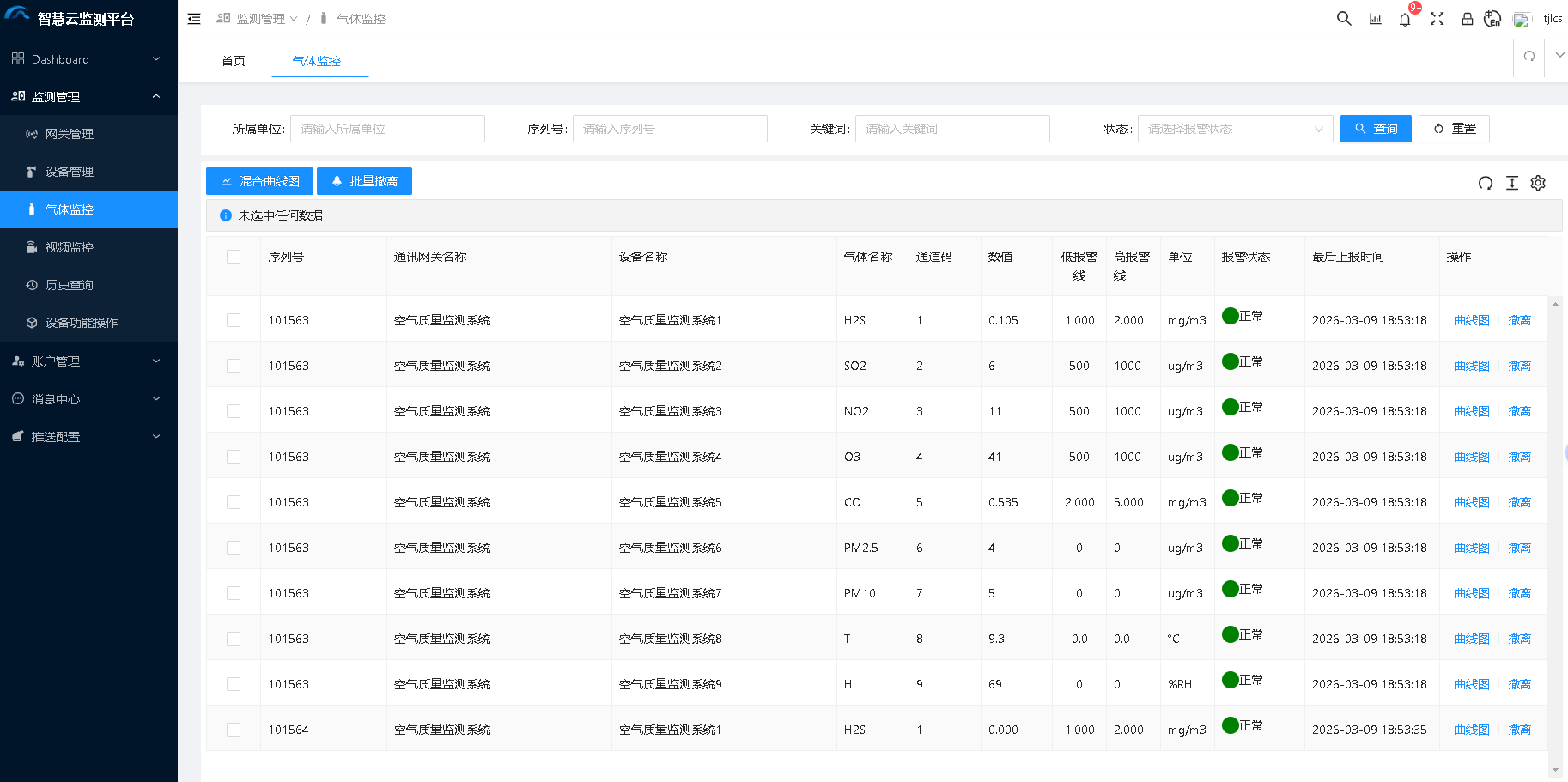

监测界面

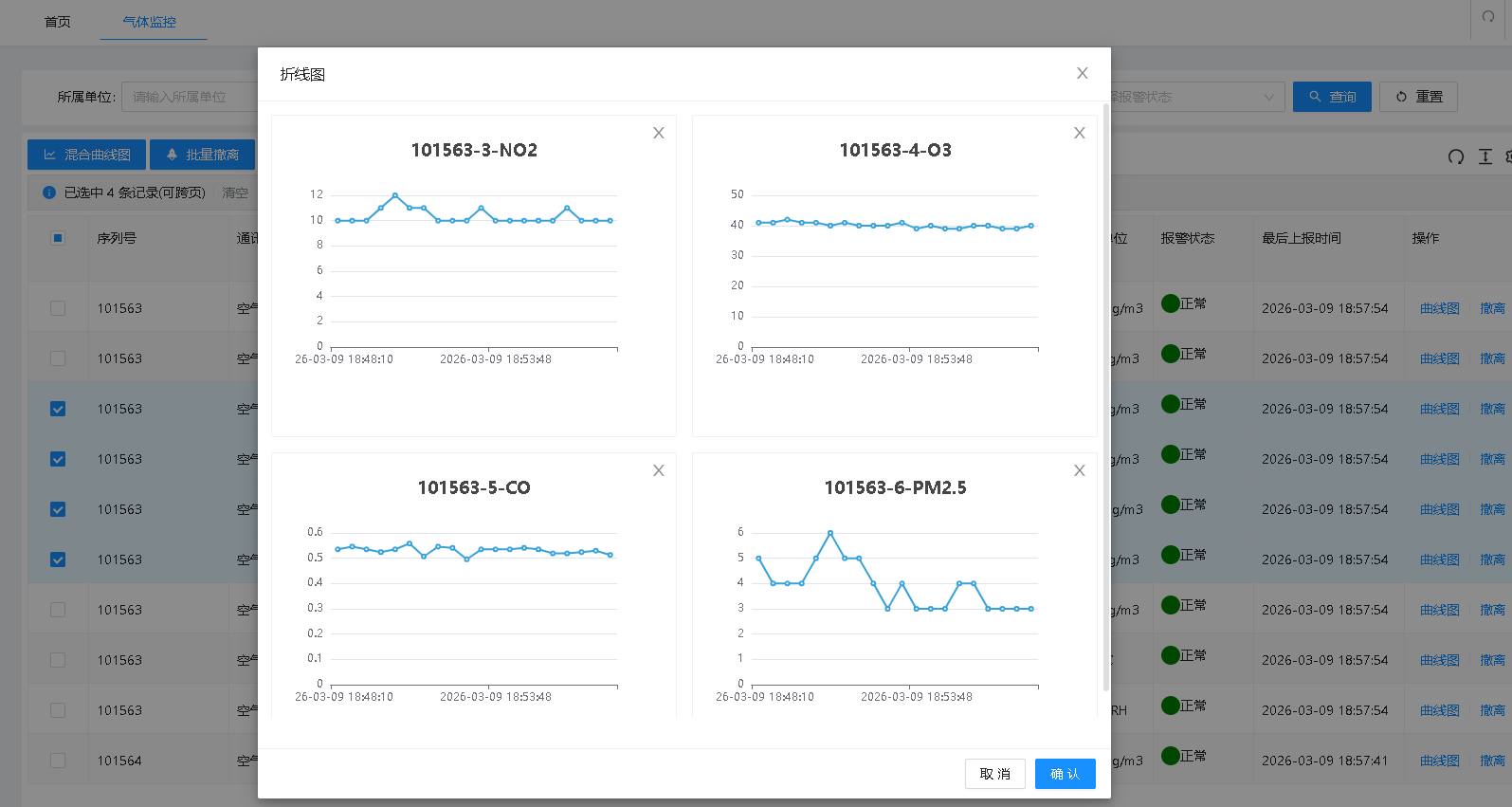

查看曲线图界面

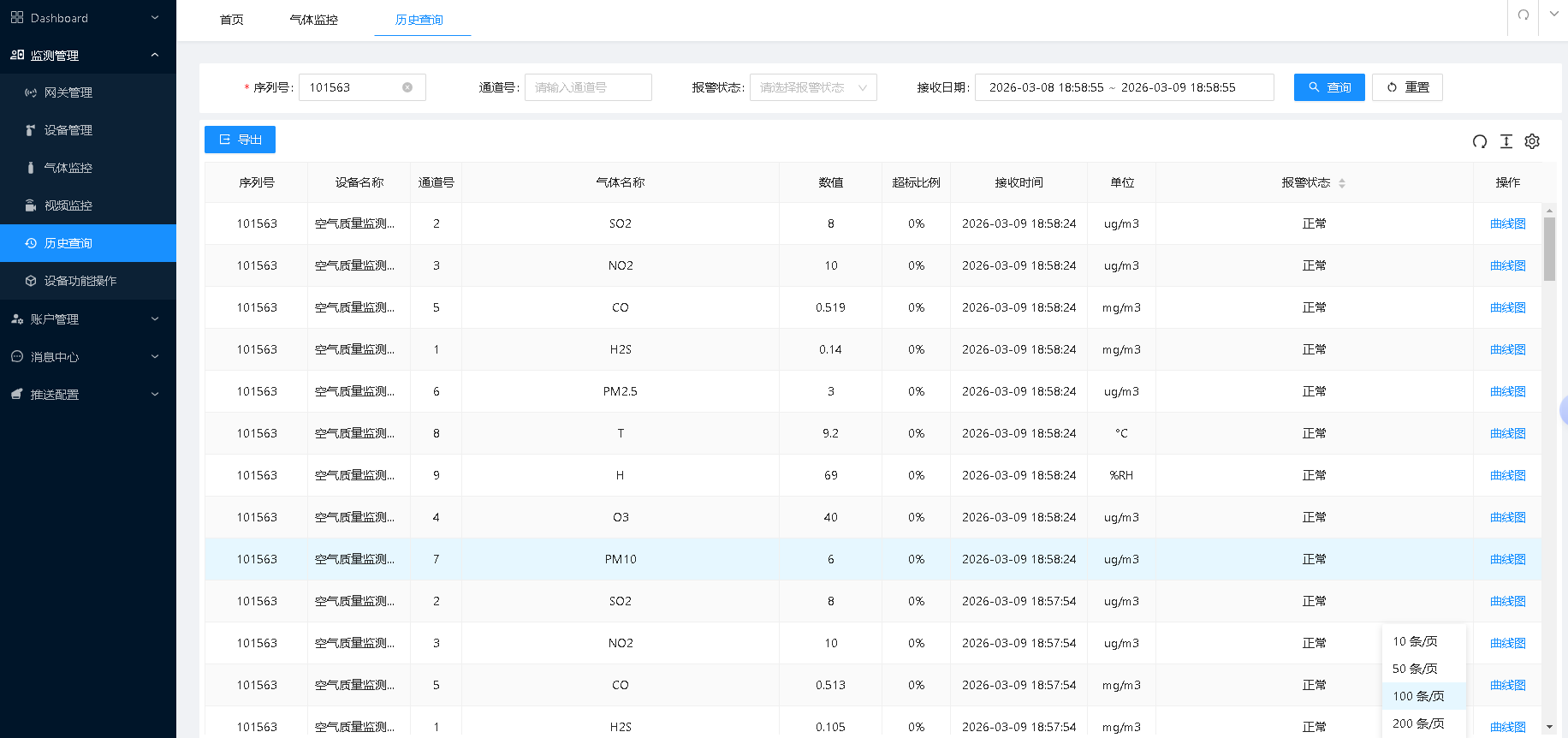

查看历史记录界面

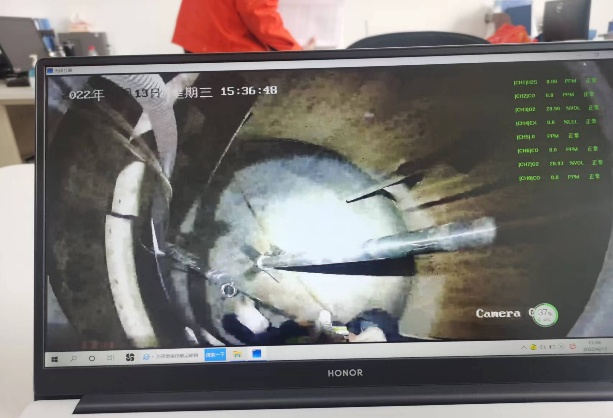

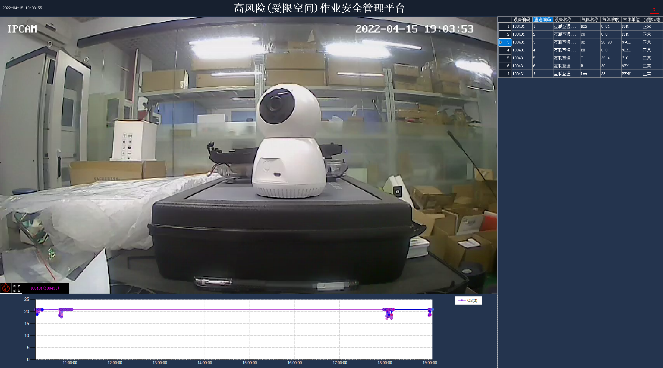

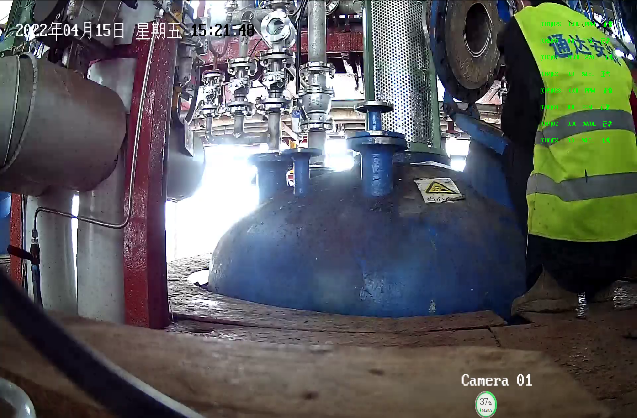

视频查看

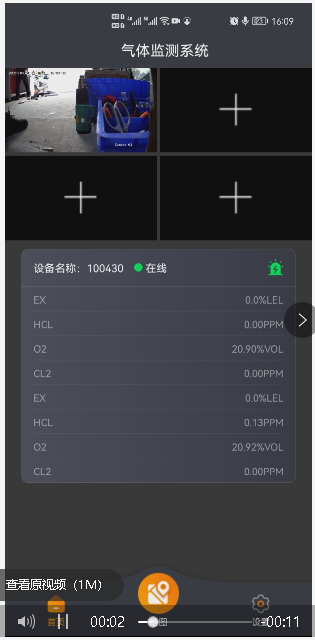

APP查看
监测界面及现场应用图片
监测界面及现场应用图片
3、系统特点
智慧云监测平台，是一个开放性的系统，兼容性强，适用于各种应用场景，具有以下特点：
3.1 云平台：采用了云服务器作为监测平台的运行环境，为用户提供了一个稳定、安全、快速的系统，方便升级，不影响用户使用。
3.2 曲线显示：可对最近一段时间监测数据进行曲线显示，查看浓度变化趋势，或选择多个通道查看曲线，对比分析。
3.3 轨迹追踪：前端设备可进行定位规划，实现位置跟踪及轨迹追踪，快速定位故障点。
3.4 移动监测：用户可通过电脑、手机、IPAD等设备登陆系统随时随地查看监测状态。
3.5 多种报警通知方式：系统根据报警信息，实时在监测界面上进行声光提示和报警通知，还支持通过短信、微信方式进行报警通知；发生告警时，在地图中可快速定位报警地点及设备相关信息。
3.6 监测周期可调：可根据用户需要，灵活调整数据上报周期，实现实时快速数据监测，无线用户可通过此功能控制流量。
3.7 智能用户管理：根据用户权限可智能区分设备、区域以及操作功能，管理者可对相关人员进行任务安排、行程制定等服务。
3.8 组网灵活：前端设备可通过有线或无线网络接入平台，可适应各种场景使用。
3.9 兼容性强：前端设备不仅支持气体检测仪，还可以支持压力、温湿度、风力、风向、流速等设备接入；同时可接入PLC、DCS等自动化系统。
3.10 气体浓度和视频图形同时监测。
电话：4001780085
业务手机：18166600150（微信同号）
邮箱：wsl@xayingrun.com
【人事行政部电话】：15339069396
地址：陕西省西安市高新区科技二路67号启迪中心T3座28层
业务手机：18166600150（微信同号）
邮箱：wsl@xayingrun.com
【人事行政部电话】：15339069396
地址：陕西省西安市高新区科技二路67号启迪中心T3座28层
赢润环保微信公众号
Copyright © 2024 西安赢润环保科技集团有限公司 All Rights Reserved. 陕ICP备18010866号-2
