电捕焦油器后焦炉煤气激光氧分析系统ERUN-XT3900S

ERUN-XT3900S电捕焦油器后焦炉煤气激光氧分析系统项目概述:
ERUN-XT3900S电捕焦油器后焦炉煤气激光氧分析系统主要是针对煤化工行业中经过电捕焦油器后焦炉煤气中的氧气浓度含量的检测分析,检测范围为0~5%VOL,测量原理为TDLAS可调谐半导体激光吸收光谱技术,可以实现原位在线测量,不需要复杂的预处理系统,测量准确,响应速度快,用于样气中的氧含量测量具有明显的优势。
电捕焦油器后焦炉煤气激光氧分析系统

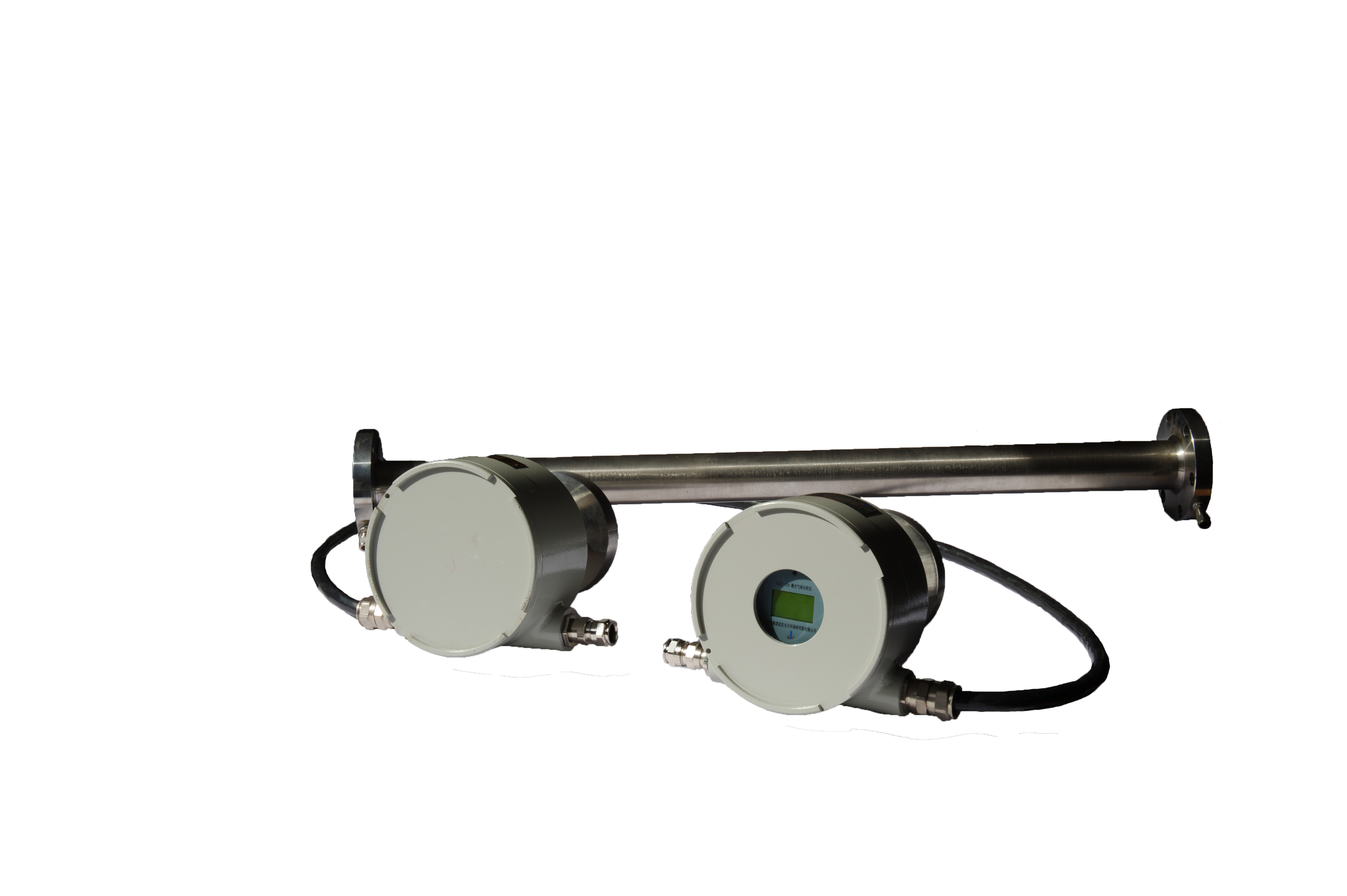

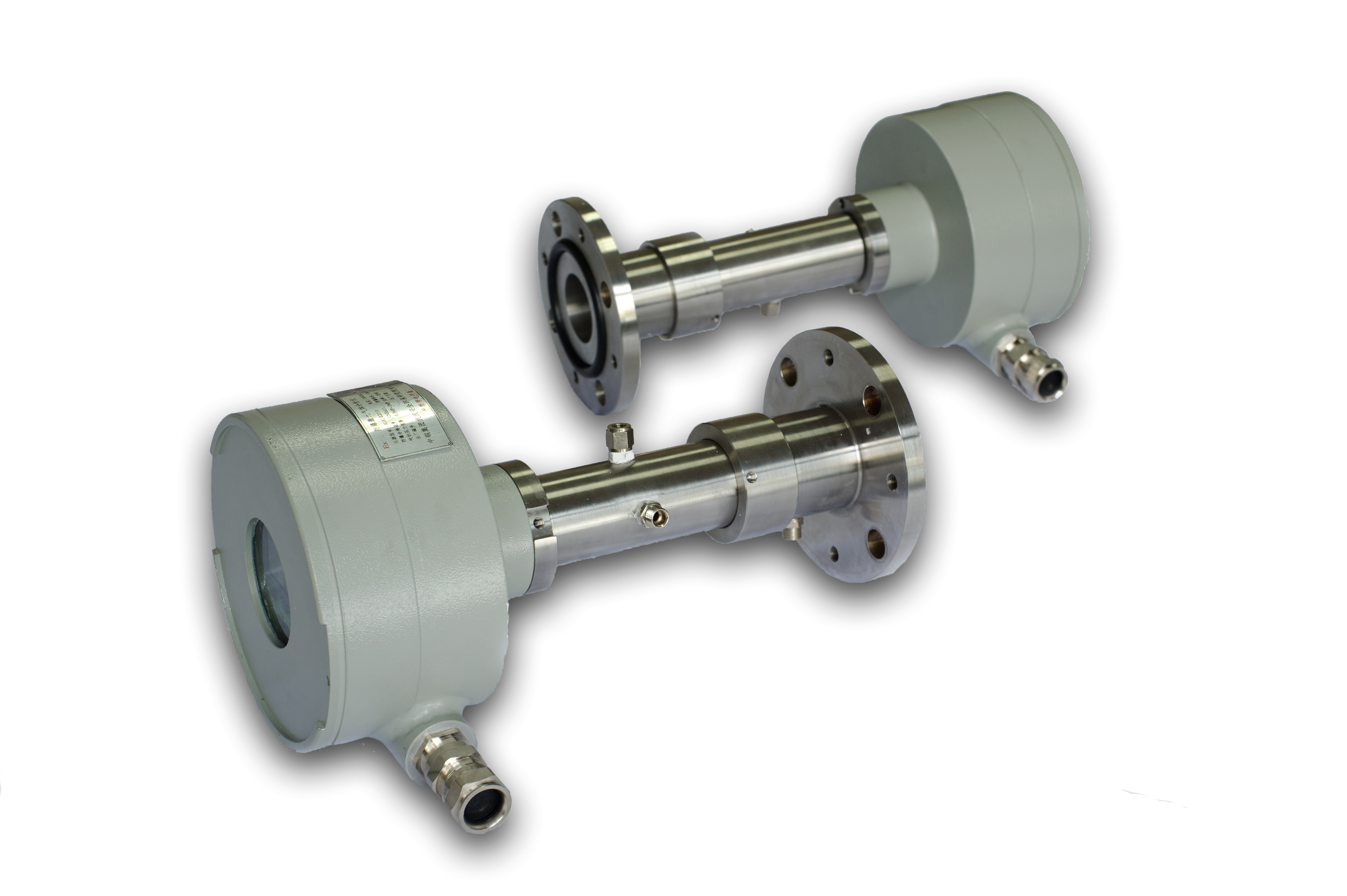

原位式激光气体分析仪 抽气式激光气体分析仪
原位式激光气体分析仪                                                                抽气式激光气体分析仪
ERUN-XT3900S电捕焦油器后焦炉煤气激光氧分析系统产品描述:
1、检测(取样点)位置及组份含量
  • 冷却器废气进口
  • 检测组份:O2:0~5%,0~25%
  • 检测原理:原位式激光(TDLAS
2、取样方式:原位安装
3、分析系统设计核心:实时在线取样分析
4、产品概述
激光分析仪采用TDLAS技术,TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可调谐半导体激光吸收光谱技术的简称,该技术利用半导体激光器窄线宽、可调谐的特性(如图一激光光源频宽为红外分光光源的1/106),对气体分子的单个吸收谱线进行分析,所选吸收谱线波长附近无其他气体组分的吸收谱线,从原理上避免了背景气体组分对待测气体的交叉吸收干扰。
TDLAS可调谐半导体激光吸收光谱技术

5、结构图

电捕焦油器后焦炉煤气激光氧分析系统结构图
图2 仪器现场安装示意图


ERUN-XT3900S电捕焦油器后焦炉煤气激光氧分析系统技术参数:
  • 产品名称:电捕焦油器后焦炉煤气激光氧分析系统
  • 型    号:ERUN-XT3900S
  • 品    牌:赢润环保
  • 气体种类:O2       量程范围:0~5%,0~25%
  • 线性误差:≤±1% 全量程
  • 量程漂移:≤±1% 全量程
  • 重复性误差:≤±1% 全量程
  • 响应时间:2S(可调)
  • 吹扫氮气压力:0.3~0.8MP(原位式)
  • 防爆等级:Ex d IIC T6 Gb
  • 防护等级:IP65
  • 模拟输出:4-20mA
  • 仪表供电:24V DC

ERUN-XT3900S电捕焦油器后焦炉煤气激光氧分析系统依据标准:
GB3836.01~05-2000 爆炸环境用防爆电器设备
GB50058-92 爆炸和火灾危险环境电力装置设计规范
GB50093-2002 自动化仪表工程施工及验收规范
GB12519-90 分析仪器通用技术条件
GB11606.1~17-89 分析仪器环境试验方法
GB50169   电气装置安装工程接地装置施工及验收规范
HG/T20505-2000 过程测量与控制仪表的功能标志及图形符号
HG/T20510-2000 仪表供气设计规定
HG 20516-2000 自动分析器室设计规定
HG/T21581-95 分析仪表系统管路连接安装图册
HG/T 20636~20639-1998 化工装置自控工程设计规定
EEMUA NO.138 在线分析仪系统的设计和安装
ANSI/ASME-B16.34法兰阀、螺纹阀和焊接阀
ANSI/ASME-B16.5法兰标准
SH/T 3006-2003 石油化工控制室和自动分析室设计规范
SH/T 3018-2003 石油化工安全仪表系统设计规范
SH/T 3019-2003 石油化工仪表配管、配线设计规范
SH/T 3081-2003 石油化工仪表接地设计规范
SH/T 3104-2000 石油化工仪表安装设计规范
SH/T 3063-1999 石油化工企业可燃气体和有毒气体检测报警设计规范


ERUN-XT3900S电捕焦油器后焦炉煤气激光氧分析系统工作条件:
◆ 环境温度: -10 ℃—45 ℃
◆ 相对湿度: < 90%
◆ 工作现场无显著振动,工作现场无强磁场干扰,并且有良好的接地。
◆ 电源: 220V ± 10%   50Hz ± 10%
◆ 容量: 不大于 4KVA
◆ 高纯氮气: 0.4~0.7Mpa
◆ 耗气量: 每小时不大于 20m³
◆ 分析系统适用工况:工艺管路
◆ 样气温度: 0~500 ℃
◆ 样气压力: -10Kpa~+15 Kpa
◆ 粉尘含量:≤ 50mg /m³
◆ 水汽含量:可适用饱和水汽
◆ 输样管长:< 50m
◆ 有害杂质:水份、粉尘、硫化物、焦油、腐蚀物、结晶物等
