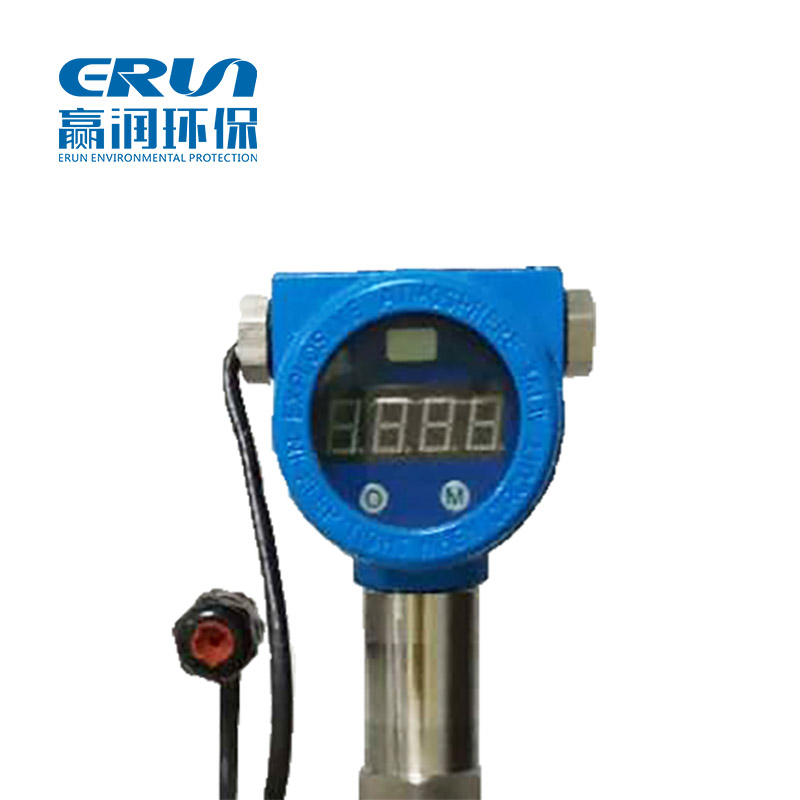

高温烟道静电粉尘监测仪ERUN-PGFC51-E02
粉尘颗粒物
联系电话
在线留言
您当前所在的位置:
首页
>
产品中心
>
粉尘检测仪器
>
在线式粉尘检测仪
高温烟道静电粉尘监测仪ERUN-PGFC51-E02
粉尘颗粒物
产品描述
ERUN-PGFC51-E02高温烟道粉尘监测仪采用耐高温、耐高压设计,适用于各种工业生产环境。一体化,二线制结构,使得安装使用变得极为简单,可轻松接入用户的自动化管理系统。实时对其上游设备的工况进行监测, 方便对上游设备的检修维护,实现早期报警。
分享到:
在线咨询
马上询价
ERUN-PGFC51-E02高温烟道粉尘监测仪产品概述
在现代工业的生产过程中,由于工艺需要,粉尘浓度检测仪的应用越来越广泛,对其性能要求也越来越高。ERUN-PGFC51-E02
高温烟道粉尘监测仪
采用耐高温、耐高压设计,适用于各种工业生产环境。一体化,二线制结构,使得安装使用变得极为简单,可轻松接入用户的自动化管理系统。实时对其上游设备的工况进行监测,实现早期报警, 方便对上游设备的检修维护,以免造成浪费,以及对下游设备产生不必要的损伤。粉尘浓度检测仪的应用,可在企业实施的节能增效过程中可起到辅助作用。
ERUN-PGFC51-E02高温烟道粉尘监测仪工作原理
ERUN-PGFC51-E02在线式管道粉尘检测仪采用可靠的静电测量技术。当管道内含有粉尘粒子的气流经过一个固定的传感器时,粉尘粒子在运动中所产生的微弱电流被传感器采集并传送至变送器。经变送器过滤、放大,并处理成为一个与粉尘含量成线性关系的标准输出值。
ERUN-PGFC51-E02高温烟道粉尘监测仪部件安装
传感器单元:
过程气体温度
-50 ℃– 260℃
极限值 300℃
过程气体压力
-0.1Mpa – 2Mpa
过程气体流速
3m/s – 30m/s
过程气体湿度
不结露、无冷凝 90℅
变送器单元:
1、标准二线制变送器,24V 回路供电,4-20mA 电流信号输出,铝合金壳体为防水式。
2、打开密封盖,可见接线端子,信号线缆通过变送器外壳上的穿线孔,固定在接线柱上(接线不分正负),将穿线孔的锁紧螺丝旋至合适位置,防止进水,最后盖上密封盖。
3、电气接线图
安装:
1、传感器最好装在距阀门、弯头 5 倍以上管径处,在水平管道安装时,不得装在底部。对多个箱体并联运行的煤气除尘系统,应在被测除尘箱体的出口处进入净煤气总管前的管道上开孔(开孔尺寸为φ28mm),将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部。
2、底座应是传感器探棒的绝缘套底端与管道内壁持平或突出管道内壁。底座由仪表厂家配套供应。
3、传感器与插座之间加紫铜垫,以丝扣连接并拧紧,防止管内有毒气体泄漏。
4、传感器接线盒为防雨式,信号电缆通过接线盒上的穿线孔,直接接到盒内的接线端子,然后压紧密封胶圈,外引电缆应就近固定,以防风雨中来回摆动,造成传输导线的机械损伤。
5、安装示意图
ERUN-PGFC51-E02高温烟道粉尘监测仪技术参数
传感器部分
管道气体压力
-0.1Mpa~2 Mpa
管道气体流速
3m/s~40 m/s
管道气体温度
-50℃~260℃(超260度可选用450℃)
管道外径
0.3 米~4 米
传感器结构
探杆式
粉尘粒径
0.1uM~200 uM
变送器部分
操作环境电磁场
在 50 赫兹时最高值=60A/m
操作环境湿度
不结露 90%
操作环境温度
-40℃~85℃(电子部件)
操作环境振动
最高连续震荡量,任何方向、任何频率:均方根值2g(20m/s2)
操作环境保护
保护等级:IP66/NEMA4 铝合金壳体
变送器电源
24V(15V~32V 范围内可用)
变送器输出
4 ~ 20mA 隔离输出
响应时间
1 秒
功耗
最大 3W
精度等级
满量程的±3%
测量范围
0-50/100/200/1000mg/m³或者定制更大
零点漂移
低于 1%
满量程漂移
低于 1%
