气体报警仪传感器的检测原理
检测气体浓度取决于气体检测变送器,传感器是其核心部分。根据检测原理的不同,它主要分为金属氧化物半导体传感器、催化燃烧传感器、定电位电解气体传感器、迦伐尼电池式氧传感器、红外传感器、PID光离子化传感器等。下面就让赢润环保为大家介绍一下这几种气体报警仪传感器的检测原理吧。

1.金属氧化物半导体式传感器

金属氧化物半导体传感器通过吸附被测气体改变半导体的电导率,并通过比较电流变化触发报警电路。由于半导体传感器受环境的影响很大,所以输出线的形状不稳定。金属氧化物半导体传感器因其响应灵敏,在气体微泄漏领域得到广泛应用。

2.催化燃烧式传感器

催化燃烧传感器原理是目前应用最广泛的可燃气体检测原理之一。它具有输出信号线性好、指标可靠、价格低廉、不与其它不可燃气体交叉干扰等特点。催化燃烧传感器采用惠斯通电桥原理,感应电阻与环境中的可燃气体为无焰燃烧,使温度改变感应电阻的阻值,打破电桥的平衡,使其输出稳定的电流信号。经过后级电路的放大、稳定和处理,最终显示出可靠值。

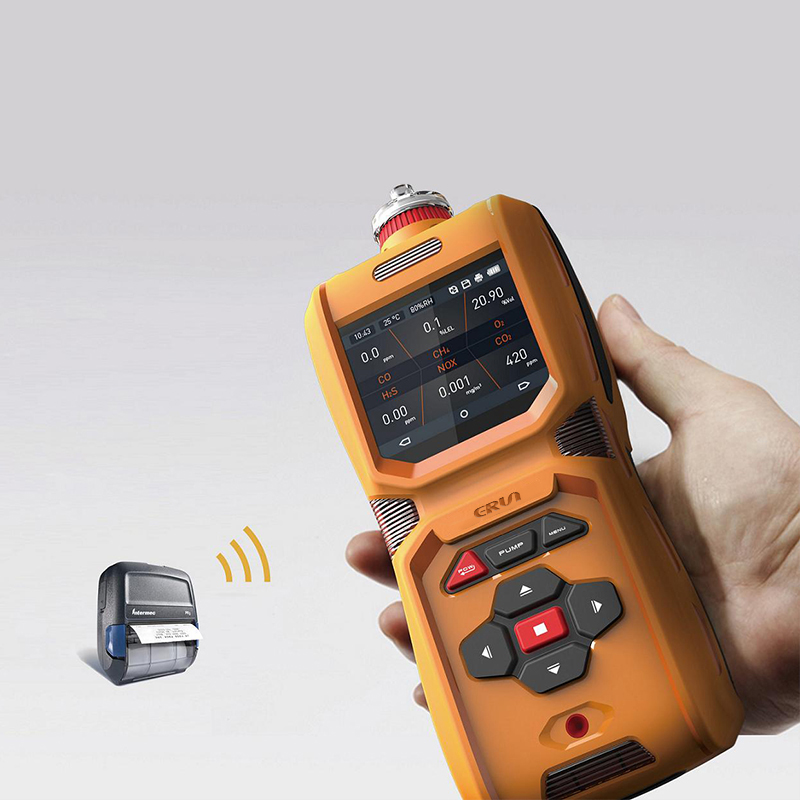

气体报警仪传感器的检测原理
3.定电位电解式气体传感器

定电位电解式传感器是有毒有害气体检测领域应用最广泛的技术之一。在这方面,外国技术处于领先地位,因此这些传感器大多依赖进口。
定电位电解式气体传感器的结构:在塑料制成的圆柱形电池中,安装了工作电极、对电极和参比电极。电解液填充在电极之间,多孔四氟乙烯制成的隔膜封装在顶部。
前置放大器与传感器电极连接,在电极之间施加一定的电位使传感器工作。电解液中的气体与工作电极发生氧化或还原反应。当对电极发生还原或氧化反应时,电极的平衡电位发生变化,其变化值与气体浓度成正比。

4.迦伐尼电池式氧气传感器

迦伐尼电池式氧传感器的结构如下:塑料容器的一侧装有一层厚度为10~30μm、透氧性好的聚四氟乙烯(PTFE)膜,并将贵金属(铂、金、银等)阴极电极紧贴容器内侧或容器的空部分,以形成阳极(具有高等离子铅和镉倾向的金属),使用氢氧化钾。
当氧气通过电解液时,阳极和阴极发生氧化还原反应,使阳极金属电离并释放电子。电流与氧气量成正比。由于阳极金属在整个反应过程中消耗殆尽,因此需要定期更换传感器。目前,国内的技术已经越来越成熟,这种传感器可以国产。

5.红外式传感器

基于各种元素对一定波长的吸收原理,该红外传感器具有良好的抗中毒性能,响应灵敏,能对大多数碳氢化合物发生反应。但结构复杂,成本高。

6.PID光离子化气体传感器

PID由紫外灯光源和离子室组成。离子室中有正负极形成电场。在紫外光灯照射下,被测气体被电离产生正负离子。电流在电极之间形成,输出信号被放大。PID控制具有灵敏度高、无中毒问题、安全可靠等优点。

以上就是几种常见气体报警器传感器的检测原理了,就为大家介绍到这里,赢润环保专业研发、生产气体报警器,传感器都采用进口知名品牌,可根据用户实际需求订制,期待您的光临!
