气体探测器的构造
固定式气体报警仪
气体探测器的构造相对来说较为简单,主要由气体探测器的壳体、传感器模块、显示屏(可选)、声光报警器(可选)、电源及信号连接线等组成。具体构造如下:

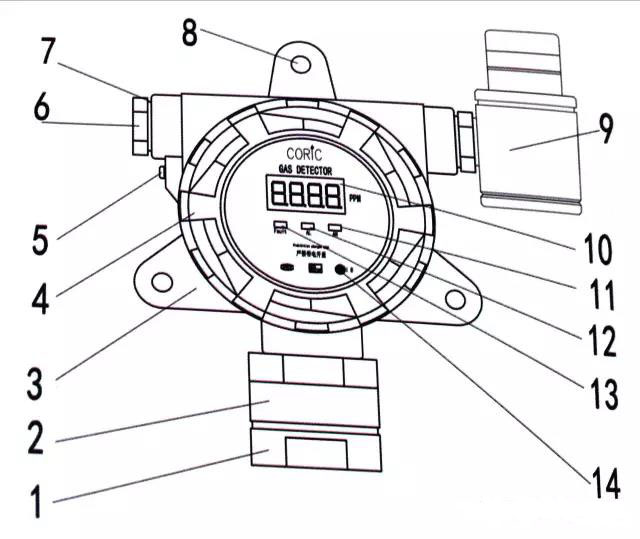

气体探测器结构图
序号 名称 序号 名称
1 传感器防护罩 8 固定安装孔
2 传感器 9 声、光报警器
3 下壳体 10 显示器
4 上壳体 11 高报警指示
5 接地螺丝 12 低报警指示
6 填料函 13 故障指示
7 电气接口 14 红外接收窗

1、传感器防护罩
是用来保障传感器安全使用和使用效率及使用寿命的重要部件,这里了解即可。
2、传感器
传感器种类较多,也是影响可燃气体报警器价格的重要因素。因为不同类型的传感器性能不一样,价格也存在很大差别。
通常来说,可燃气体报警器使用的是催化燃烧传感器,有毒类气体报警器使用的是电化学传感器,另外还有红外传感器等。
传感器价格:同比国产低于进口,性价比高;同比进口高于国产,性能卓越,价格略贵。
3下壳体
是实现可燃气体报警器防爆功能主要零部件,在仪器下面。
4上壳体
是可燃气体报警器防爆的主要零部件,在仪器上面。
5、接地螺丝
处于安全使用考虑,部分气体场所使用可燃气体报警器需要接地。
6、填料函
是接通电源线,串联可燃气体报警器前的零部件,后期被替换用。
7、电气接口
是接通电源线,串联可燃气体报警器的主要部分,该部分需要做好防护处理,即可实现防水功能。
8、固定安装孔
是固定安装可燃气体报警器的安装孔,用户安装该安装孔进行安装即可。
9、声、光报警器
是可燃气体报警器检测出可燃气体泄漏浓度达到报警下限时,发出声音、光闪警示部件。
10、显示器
是显示可燃气体报警器检测可燃气体浓度数值及后期调试可燃气体报警器参数数值的显示屏。
11、高报警指示
检测可燃气体达到50%数值时,产生高频高爆。
12、低报警指示
检测可燃气体达到50%数值时,产生低频高爆。
13、故障指示
如果检测出现故障,该部分会间隔闪烁,用来提醒现场工作人员,做好安全检查防护。
14 红外接收窗
接收红外遥控器信号,标准距离10米。

以上就是关于气体探测器的构造的介绍,相关阅读推荐:《气体探测器包括哪些》、《可燃气体探测器可分为哪几种》、《气体分析仪器的结构组成》、《可燃气体探测器是什么样子》。
