易燃易爆气体检测报警仪红蓝黑三根线怎么接
易燃易爆气体检测报警仪红蓝黑三根线怎么接?对于固定式可燃气体检测仪而言,一般采用三线制接线方式的都是采用4-20 mA输出方式的。

所谓三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用COM端一根线,其供电大多为24V DC,输出信号为4-20mA DC。

以ERUN-PG51系列固定式气体检测报警仪为例,它的三根线的接法就是使用的输出信号为4-20mA DC的一种接线连接方式。内部构造图如下图所示:

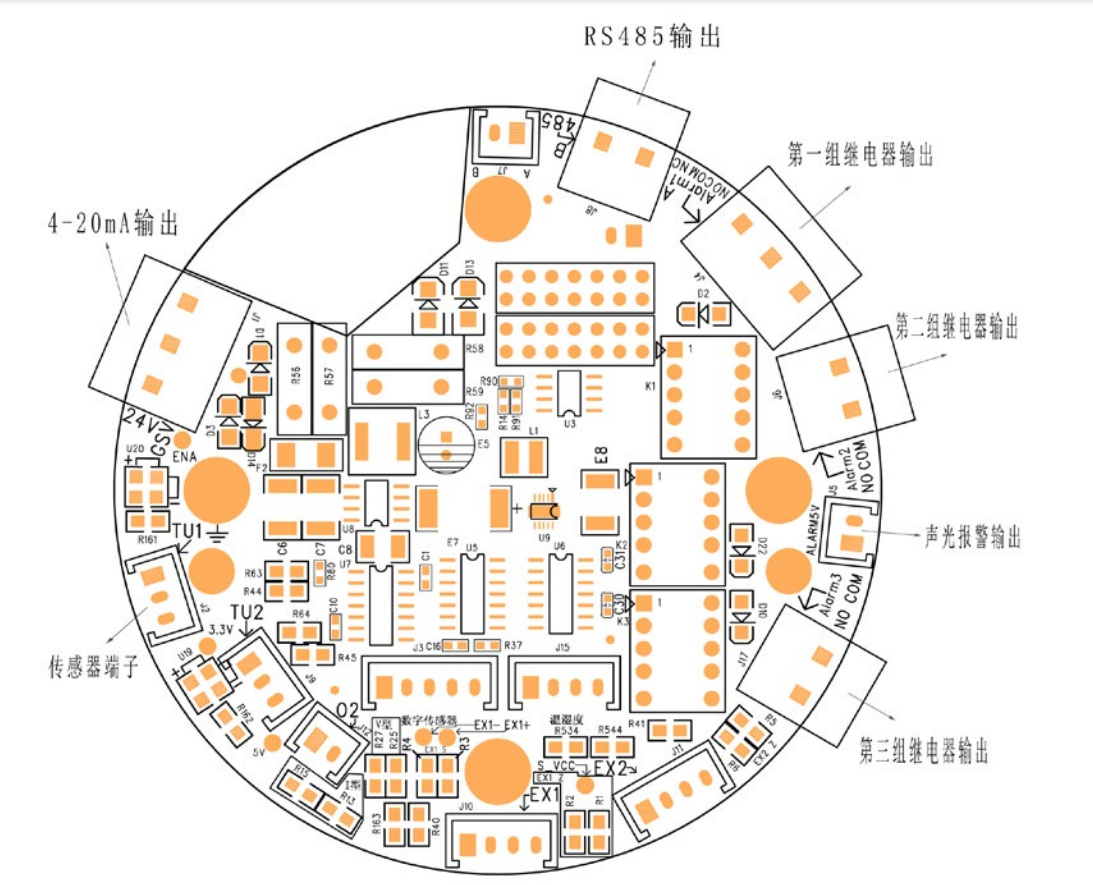

易燃易爆气体检测报警仪内部构造图

从上图可以看出,选择4-20 mA输出方式时,该接线端子正好有3个接线连接口。逆时针方向从上到下依次为24V DC电源正极接口(红线)、PLC信号正极接口(黄线)、24V DC电源负极和PLC信号负极共用的COM端接线口(黑线)。具体红黄黑3三根线可燃气体检测仪接线图如下图所示:

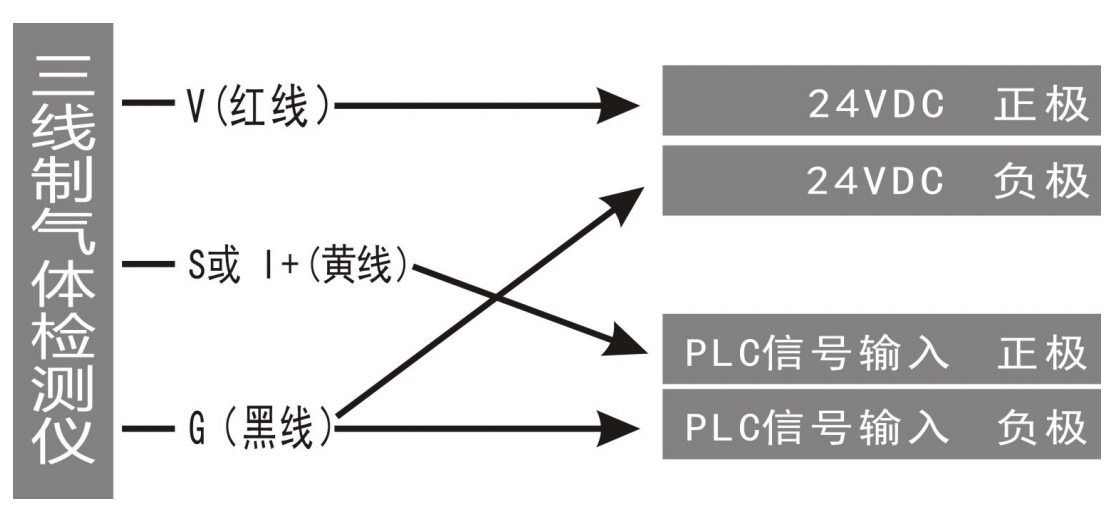

易燃易爆气体检测报警仪接线图

采用进口高精度气体传感器的ERUN-PG51系列固定式气体检测仪,具有多种通讯方式可供选择,可通过有线或无线远程传输、网络传输进行实时监控;三线制4~20mA标准信号和标准总线RS485(modbus-RTU)同时输出;可选频率输出200-1000Hz、Hart协议信号、1~5V输出、二线制4~20mA、短信报警、 无线传输(2~5公里或不限距离);兼容二次仪表、数据采集模块、PLC、DCS系统,可驱动相关设备。

固定式气体检测报警仪

以上就是关于易燃易爆气体检测报警仪红蓝黑三根线怎么接的介绍,除了采用24V DC 、4-20 mA输出的固定式可燃气体检测仪的三线制接线方法之外,赢润环保的气体检测仪还可以把数据无线传输到手机、远程监控中心、监控电脑等监控设备,利用上位机在电脑上,进行数据分析、存储、打印等功能。
