老化试验箱校准规范
作为精密的实验室仪器老化试验箱在进行试验之前,应当对老化试验箱温度偏差、温度均匀度、温度波动度、升温时间、表面温度等进行计量校准无误后,方可进行使用,下面就和赢润环保一起来了解一下吧。

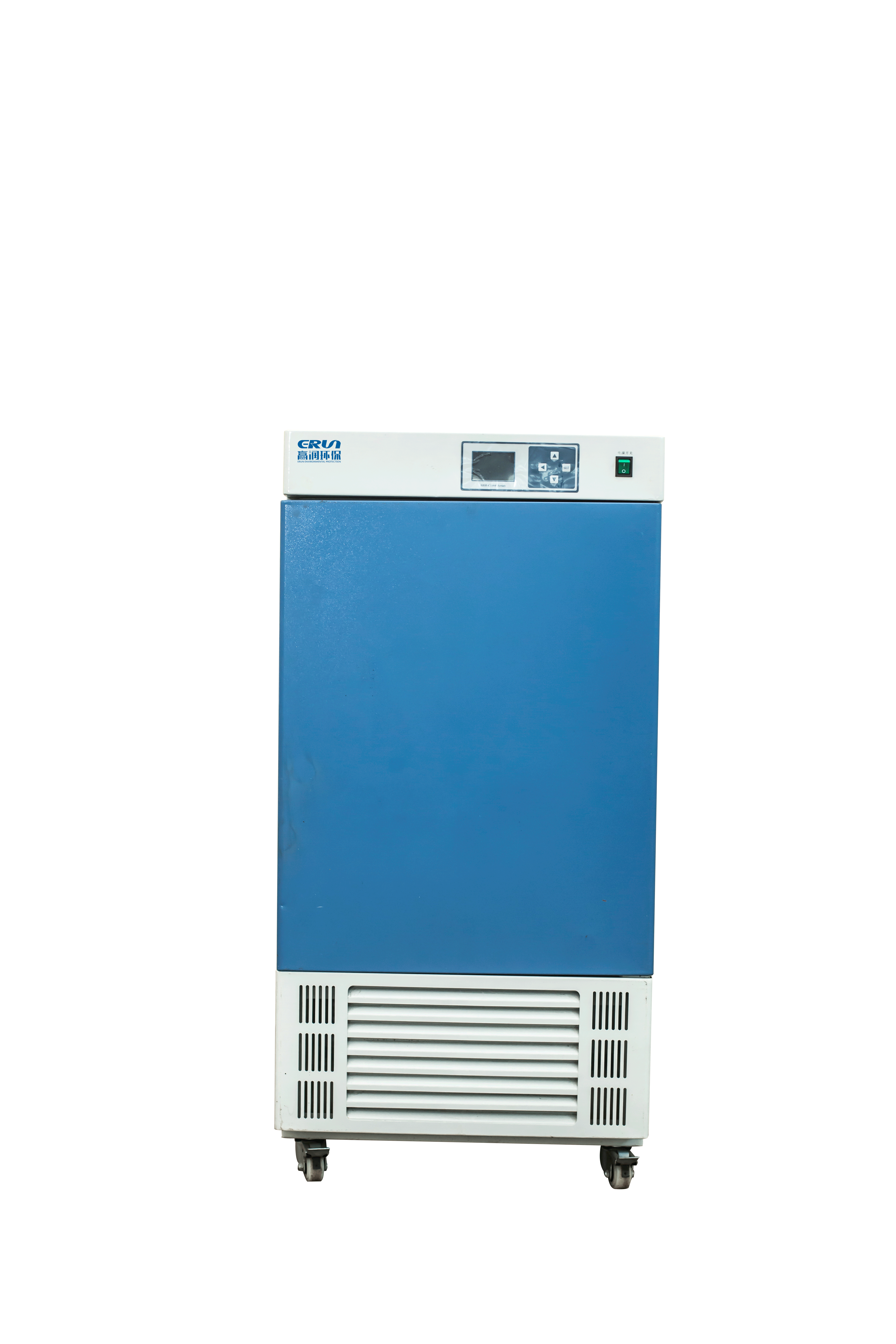

老化试验箱

老化试验箱是一种用来提供模拟高温和大气压力下空气中老化条件的环境试验设备,主要用来考核和判断产品在高温条件下的储存和产品耐高温的可靠性。它主要由温度控制系统、加热系统、热风强制循环系统、箱体、保温层等组成。

老化试验箱根据需要进行校准时,需要对稳定状态下,老化试验箱的温度设定值与实际温度的温度偏差值、任意时间间隔内工作空间各测量点实际温度的最高值和最低值之差的一般的温度波动度、工作空间内多次测量的实际温度的最高值与最低值之差的算术平均值的温度均匀度、升温时间、表面温度等参数进行计量校准。

在空载条件下,使用分辨率不低于0.1℃的多通道温度巡检设备和表面温度计,在老化试验箱的工作室内上中下三层分别放置相应的位置数量的温度传感器探头。
具体位置为:上层与工作室顶面的距离是工作室高度的1/10,中层通过工作室几何中心,下层在底层样品架上方10mm处。测量点除中心测量点位于工作室几何中心外,其余各测量点到工作室内壁的距离为各自边长的1/10,但应不小于50mm
具体测量点数量为:当老化试验箱的工作室容积不大于2m³时,温度传感器测量点为9个;当老化试验箱工作容积大于2m³时,温度测量点为15个。

老化试验箱校准方法
1、按照老化试验箱温度偏差、温度均匀度、温度波动度、升温时间、表面温度的要求,在空载的工作室内布置好相应位置、数量的温度传感器;
2、接通老化试验箱的电源,设置好要进行计量校准的温度值并运行设备;
3、在老化试验箱工作室中心点的实际测量温度第一次达到设定值并稳定2h后开始读数,每隔2min记录一次所有测量点的温度测量值,并在30min内共记录15次;
4、将温度传感器置于老化试验箱工作室内任意一点,使用全功率加热,记录工作室温度从室温升至第一次达到的最高工作温度的时间;
5、在老化试验箱工作室温度第一次达到最高温度并稳定2h后,用表面温度计测试箱体表面(距门缝、马达孔、排气孔等周围80mm以外的区域)温度并记录;
6、对温度的全部测量值按测量仪器的修正值进行修正。


老化试验箱校准技术指标要求
校准参数 温度偏差(℃) 温度均匀度(℃) 温度波动度(℃) 升温时间(min 表面温度(℃)
最高工作温度≤ 300℃ 最高工作温度为500
技术要求 ± 5 7 10 ± 3 120 见表格备注
注:
1、升温时间:老化试验箱的工作温度从室温升至最高工作温度的时间。
2、表面温度:(1)最高工作温度不超过200℃的老化试验箱,表面温度应不大于室温加35
                      2)最高工作温度不超过200℃的老化试验箱,表面温度按下式界定:
                              T Tr+35+Tm-200/10
                              Tr——
室温,℃;
                              Tm——老化试验箱最高工作温度,℃。
