制冷机房气体探测器
制冷机房气体探测器主要是用于大型制冷库制冷机房内的氨气、二氧化碳、卤代烃及其混合物等制冷剂浓度值的检测,冷库制冷剂泄漏探测报警系统可用于连续实时在线监测制冷机房、制冷设备间和制冷阀站的制冷剂泄漏状况,实时显示空气中的制冷剂浓度值,超标声光报警,并可联锁自动控制排气风机的启停。


制冷机房气体探测器

根据国家标准《GB 50072-2021 冷库设计标准》中第7.4条中的要求规定,对于冷库中制冷剂泄漏检测相关要求规定如下:
1氨气
使用氨气作为制冷剂的制冷机房,作为有毒有害气体时,其泄漏到环境空气中的浓度达到1.5×10-4(即150ppm)时,氨气检测报警仪器应能发出报警,并自动强制启动排气风机工作,其安装位置应在贮氨容器、氨泵及氨制冷机组的正上方2.0米之内;
使用氨气作为制冷剂的制冷机房,作为可燃易爆气体时,其泄漏到环境空气中的浓度达到25%LEL(即4%Vol40000ppm)时,氨气检测报警仪器应能发出报警,并自动强制启动排气风机工作,以及切断制冷机房供电电源,其安装位置应在机房内最高点气体易于积聚处或机房事故排风机的吸入口附近。
2卤代烃及其混合物、二氧化碳
使用卤代烃及其混合物、二氧化碳作为制冷剂的制冷机房,作为有毒有害气体时,其泄漏到环境空气中的浓度达到相应的报警设定值(≤100%OEL)时,卤代烃及二氧化碳报警器应能发出报警,并自动强制启动排气风机工作,其安装位置应在制冷机房距地面或地板上方垂直高度0.3米到0.6米处。

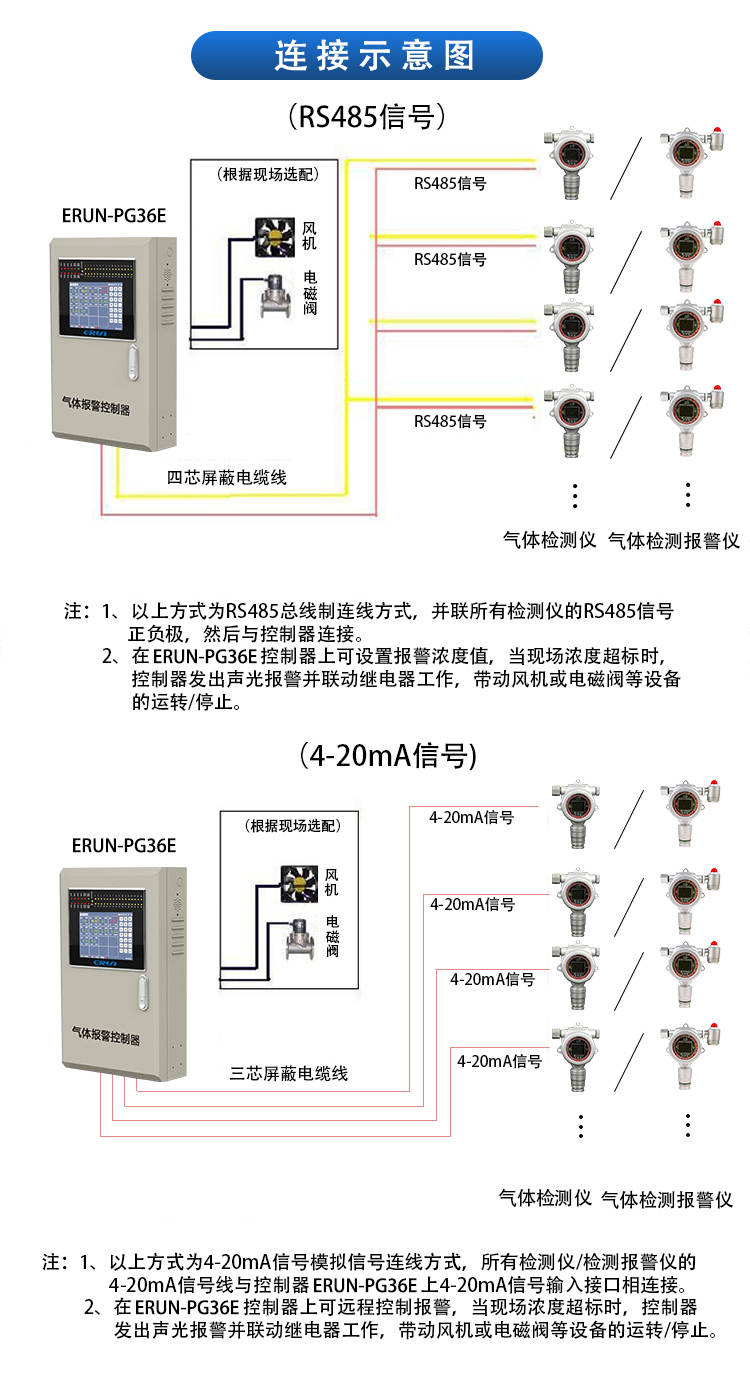

以采用进口高精度气体传感器的ERUN-PG51系列固定式气体报警仪为例,可以同时检测并显示氨气、二氧化碳、卤代烃及其混合物等制冷的浓度值,超标声光报警,并联锁自动控制排气风机的启停,测量数据结果可通过分线制4-20 mA模拟信号量或总线制RS 485Modbus RTU)数字量信号以及无线模式传输,通过ERUN-PG32E气体报警控制器在值班室实时显示制冷剂的浓度值,并相应的触发报警动作。


冷库制冷剂泄漏探测报警系统

冷库制冷剂气体检测报警仪技术参数:
产品型号:ERUN-PG51系列
检测气体:NH3R-XCO2
量程范围:01101001000500050000ppm100%LEL20%50%100%Vol可选,其他量程可订制
率:0.001ppm0-10ppm高精度)/0.01ppm010 ppm);0.01ppm0100 ppm),0.1ppm01000 ppm),1ppm05000 ppm以上); 0.1%LEL0.01%0.001%Vol
方法原理:电化学、催化燃烧、红外、半导体、PID光离子等可选
精度误差:≤±2%F.S.(更高精度可订制)
显示方式:报警器2.5寸彩屏现场显示浓度值;控制器主机9寸彩屏值班室显示浓度值
报警方式:现场声光报警,值班室声光报警
数据传输:4-20mARS485,可选无线传输
防护功能:IP65IP66级防水防尘
防爆功能:隔爆型,Ex d C T6 Gb级防爆


冷库制冷剂泄漏报警控制系统配置清单:
序号 场所地点 产品名称 产品型号 图片链接
1 制冷机房 固定式气体报警仪 ERUN-PG51系列 固定式气体报警仪
2 制冷设备间和制冷阀站
3 监控值班室 气体报警控制器 ERUN-PG36E 气体报警控制器

以上就是关于制冷机房气体探测器的相关介绍,其实对于冷库制冷剂泄漏探测报警系统而言,最主要的是要确定冷库所使用的制冷剂的种类,然后再相应的选配合适的气体探测器。另外,对于选用卤代烃制冷剂的冷库,应当严格按照化学有害因素职业接触限值中的相关要求规定来选择设置气体报警器的量程范围和相应的报警数值。如有任何关于冷库制冷剂泄漏报警控制系统的相关问题,欢迎咨询赢润集团工作人员。
