微量溶解氧分析仪标定漂移原因与极化技术解读

ppb级膜法微量溶解氧检测仪是锅炉给水腐蚀监督的核心仪表，DL/T 2598-2023对低浓度溶解氧在线测量及校准作出了专门规定。但几乎每个电厂都碰到过：刚标定完读数还准，没几天就开始飘，换了透气膜、新电解液还是不稳定。追溯大量现场案例发现，90%的问题不在仪器本身，而在于标定前的极化环节没做对。GB/T 12145-2016对锅炉给水溶解氧浓度提出了明确限值，微量溶解氧分析仪的准确性直接关系到机组腐蚀风险的控制。


标定后漂移：被忽视的极化问题

膜法溶解氧电极属于极谱式传感器，其测量原理基于氧在阴极表面还原产生的扩散电流。极化不充分时，电极内部电化学体系尚未达到稳态，阴极表面残留的氧还原反应仍在进行，产生的“零氧电流”叠加在真实氧信号之上，导致零点抬升。随着极化过程自然推进，零氧电流按指数规律衰减，仪表示值便一路下漂——这就是“刚标定完数值就漂”的电化学根源。锅炉给水溶解氧控制值通常在7μg/L以下，若仪器零点漂移2~3μg/L，运行人员可能误判为除氧器效率下降而盲目调整工况；反之，若漂移掩盖了真实的氧含量超标，长期运行将导致省煤器、水冷壁等高温受热面发生氧腐蚀，严重时引发爆管事故。


极化的本质：零氧电流的衰减过程

极化是指在新电极首次投用、更换电解液或断电超过5分钟后，为电极持续施加约0.7V极化电压的过程。通电初期，电解液中及膜内残留的溶解氧在阴极快速还原，电流较大；随着氧逐渐耗尽，电流按指数规律下降，通常在6小时后趋于稳定，此时零氧电流降至最低值，电极扩散层结构达到平衡。JJG 1060-2010《微量溶解氧测定仪》检定规程规定，A级仪器的零点漂移须控制在≤2μg/L/h。若极化不充分便匆忙标定，标定后电极仍在持续“自发极化”，零氧电流的衰减直接反映为读数漂移。大量电厂故障记录表明，极化时间不足导致的标定失效占溶解氧仪运维问题的80%以上。


极化不充分的三个典型误区

• 时间不足：更换膜片或电解液后，工业级膜法传感器需连续通电极化8小时以上方能达到电化学稳态。现场常见操作是仅通电1-2小时便进行标定，此时零氧电流尚在衰减中段，标定曲线无法真实反映电极特性。主流电厂专用微量溶解氧电极的技术参数均标注极化时间需>8h，极化不充分的标定基准无法真实反映电极特性，后续读数漂移是必然结果。
• 断电后未重新极化：电极断电5分钟以上，阴极表面已建立的扩散层结构即遭破坏，电解液中重新渗入微量氧。重新上电后须再次完成完整的极化过程方可标定，否则标定基准已偏离真实状态。
• 电源不稳：极化电压需稳定在0.7V左右，供电纹波过大或电池电量不足会导致极化电位波动，电极始终无法进入稳态，零氧电流呈现不规则起伏，标定后读数跳动不定。

正确的极化与标定操作流程

参照HJ 506-2009及DL/T 677-2018的技术要求，完整流程如下：

从设备端看长期稳定性的保障

规范操作解决“用得好”，仪器自身性能决定“稳得住”。在线微量溶解氧检测仪在电厂场景下需关注三个核心维度：

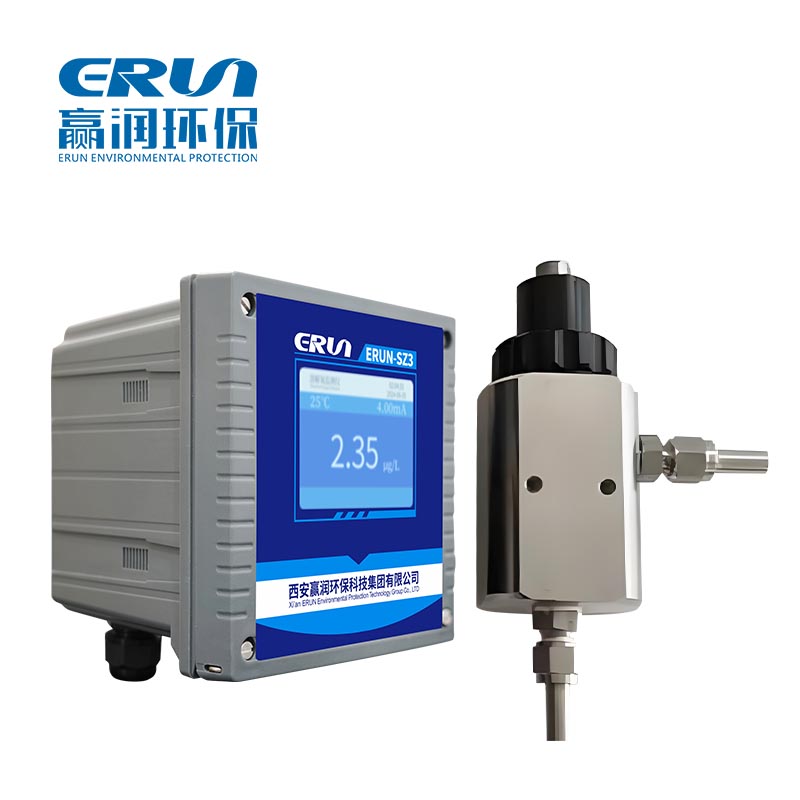

量程与分辨率 —— 赢润环保ERUN-SZ3-A5型在线微量溶解氧分析仪器覆盖0~100μg/L（ppb）及0~20mg/L（ppm）双量程，分辨率达0.01μg/L，满足锅炉给水至凝结水全流程监测精度要求。

信号稳定性与抗干扰 —— 采用高灵敏度膜法氧电极，零点漂移小；信号调理模块为隔离供电结构，有效抑制电磁干扰，确保强电环境下数据不跳变。

系统集成与数据处理 —— 内置ARM处理单元支持自动温度补偿与智能斜率运算，消除水温变化带来的测量偏差；提供4~20mA模拟量和Modbus通讯接口，支持报警联动，可无缝接入电厂DCS。


上述指标均满足JJG 1060-2010对A级仪器的技术要求。日常维护还需注意：长期停机再启用时，即使未更换膜片也需极化4小时以上再标定；电解液出现浑浊或液位过低应立即更换。


从极化原理的透彻理解，到规范操作的严格执行，再到可靠设备的合理选型——三者构成了溶解氧准确监测的完整闭环。赢润环保ERUN-SZ3-A5型在线微量溶解氧分析仪在零点稳定性、信号抗干扰及系统集成方面，为电厂化学监督提供了扎实的硬件基础。极化充分再标定，多花几小时的等待，换来的是数周乃至数月的稳定数据。设备选型、极化操作、定期维护环环相扣，任何一环的缺失都将回到“标定即漂移”的老路上。唯有三者协同，溶解氧数据才能真正成为锅炉腐蚀控制中可信赖的决策依据。
