在线电导率仪读数稳定换热器却结垢？从电极污染看测量失真问题

工业循环冷却水系统中，运行人员习惯通过在线电导率仪读数与补水值的比值来估算浓缩倍数，据此控制排污。然而一个矛盾反复出现：仪表读数长期稳定在控制范围内，换热器打开却见结垢明显。问题往往不在浓缩倍数的控制逻辑，而在于数据源头——电导率测量值已经偏离了真实值。


《工业循环冷却水处理设计规范》（GB/T 50050-2017）第9.0.1条明确要求电导率在线监测与排污水量宜联锁控制，《化学工业循环冷却水系统设计规范》（GB 50648-2011）第9.2.2条进一步规定，应根据电导率值控制排污电动阀开闭以控制浓缩倍数。标准对电导率数据赋予了高信任权重，但这建立在仪表测准的前提下。


浓缩倍数算的是电导率的比值，算错了呢

浓缩倍数的核心计算并不复杂：循环水电导率与补充水电导率的比值。GB/T 50050-2017要求间冷开式系统设计浓缩倍数不宜小于5.0，不应小于3.0，日常运行需将浓缩倍数压在一个相对精确的区间内。


在这个公式中，补充水电导率相对稳定，循环水电导率的在线读数就成了唯一的变量依据。当电极表面被污染后，测量值偏低，浓缩倍数计算值同步偏低，运行人员据此判断“水质尚在安全区间”，实际系统可能已进入结垢风险区。排污阀晚开一天，水中钙硬度和碱度多积累一轮，垢层在换热面上多生长一层。单次偏差微小，常年连续运行累积下来，足以在检修周期内形成可观垢层。


更隐蔽的是，这种偏差不触发报警。仪表盘面上显示值越来越“稳”，与实际水质的动态波动逐渐脱节。运行人员拿到一条平稳的趋势线，通常不会主动怀疑仪表本身出了问题。部分现场浓缩倍数台账分毫不差，打开换热器却见结垢严重——控制回路里的依据从一开始就偏了。


电极污染是数据失真的直接原因

电导率在线分析仪通过电极施加交流电压，测量水中离子导电电流换算电导率。测量前提是电极表面与水样保持良好离子交换界面，而循环水工况在系统性破坏这一条件。水中悬浮物、微生物黏泥、少量油类及浓缩后的钙镁硬度离子在电极表面逐渐沉积，形成绝缘性覆盖层。行业运行经验表明，污染物、油脂、生物膜或无机盐结垢附着电极片是导致读数不准、响应迟缓的首要原因。


从电化学角度分析，恒电压激励下电极表面覆盖层改变电极间电场分布，产生额外极化阻抗，叠加在真实溶液电阻上。仪表测得的是“水体电导率+覆盖层阻抗”的混合信号。温度、离子强度、流速波动使覆盖层阻抗动态变化，但覆盖层的阻尼效应抹平了真实波动，盘面上几乎看不出异常。定期清洗可部分缓解——无机物结垢用稀盐酸或柠檬酸，有机物用稀氢氧化钠或乙醇擦拭，冲洗后重新标定。但人工清洗周期与现场巡检周期不同步，拆早了增加维护量，拆晚了数据偏差已持续多日。


工况匹配的在线监测方案

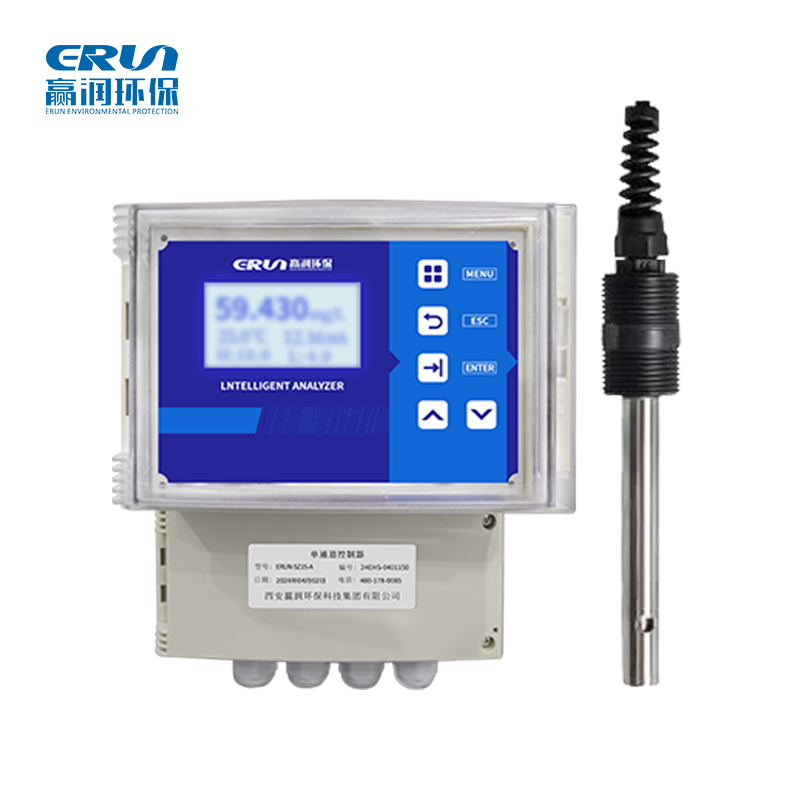

循环冷却水在线电导率监测仪需覆盖补水至浓缩全量程。赢润环保ERUN-SZ1S-A4支持0.01、0.1、1.0、10.0四种电极常数，1.0电极量程0~2000 μS/cm，10.0电极量程0~20.00 mS/cm，适配常规浓缩倍数下的电导率范围。精度±1%以内，控制器标配RS-485通讯端口，提供1~2路4-20mA模拟输出，可直接接入DCS或PLC实现电导率与排污阀的联锁闭环，匹配GB/T 50050-2017和GB 50648-2011联锁控制要求。2或4组继电器可设高低点报警。


温度补偿是易被忽略的配置项。循环水冬夏温差显著，电导率温度系数约2%/℃，补偿失准则浓缩倍数计算失真。该仪表内置自动温度补偿（NTC 10K，0~100℃，以25℃为基准），温补系数可修正，确保不同季节数据可比性。控制器IP65防护等级适应现场潮湿凝露环境。


让数据可信，比让数据好看更重要

循环冷却水电导率在线监测的价值，不体现在仪表盘上有一条平稳的曲线，而体现在这条曲线能否真实反映水质变化。当在线电导率仪的数据被用来驱动排污阀和补水阀动作时，每一个数值背后都是实际的运行操作——排多了浪费水和药剂，排少了加速结垢。定期核查电极工作面状态、在选型阶段就考虑污染工况下的容错能力，比盯着仪表盘上那条“看起来很稳”的曲线更有意义。浓缩倍数的控制水平，最终取决于最前端传感器输出的数据可信度。
