煤化工自备电厂水汽品质监测方案：TOC分析仪、氢电导率仪与钠表联动应用

煤化工自备电厂的水汽系统，处于“动力”与“化工”的交界处。其给水、凝结水不仅面临常规电厂的热力腐蚀风险，更长期暴露在来自化工工艺侧的复杂污染物背景中。酚类、醇类、有机酸、醛酮类、氨/胺类及其衍生物等物质，可能通过换热器泄漏、蒸汽回用、凝结水污染等途径进入热力系统。常规的“氢电导率仪+钠表”体系在此类复杂水质条件下，存在明显的“监测失真”与“响应盲区”。构建以TOC分析仪为核心，与氢电导率仪、钠表深度融合的化学全景监测体系，成为解决这一问题的有效路径。


常规监测手段为何无法胜任复杂有机污染场景？

在线氢电导率仪的核心价值在于去除氨/胺干扰后，灵敏反映无机强酸阴离子（Cl⁻、SO₄²⁻等）的总量变化。国标《GB/T 12145-2016》明确将氢电导率作为给水、蒸汽和凝结水质量的核心控制指标，其高灵敏度使其成为发现凝汽器泄漏、精处理失效的首选工具。


但煤化工环境引入了一个关键变量：工艺侧泄漏的低分子有机酸（如甲酸、乙酸）同样具有导电性。文献研究表明，甲酸在水溶液中的摩尔电导率与无机酸处于同一数量级，这意味着有机酸对氢电导率的贡献不容忽视。当氢电导率升高时，运维人员无法仅凭此数据判断是无机盐泄漏、有机酸污染，还是两者兼有——三种风险的处置方式完全不同，误判可能延误处理时机或导致无效操作。


在线钠表作为判断冷却水泄漏、阳床失效及评估碱性腐蚀风险的关键工具，其专一性是优势也是局限。当发生高有机物含量的工艺介质泄漏时，钠表可能反应滞后甚至无响应，无法为有机物污染事件提供早期预警。


在线TOC分析仪的价值正在于此——提供水中所有有机污染物的总量指标，响应不受污染物具体种类限制，弥补了前两者对有机物污染响应不直接的短板。


氢电导率、钠表与TOC如何形成协同效应？

三种仪器各有所长，也各有局限。氢电导率最灵敏但无法区分污染类型，钠表专一但覆盖不了有机物场景，TOC覆盖有机物总量但无法单独区分腐蚀性强弱。只有三者协同，才能建立完整的诊断链条。


协同逻辑在于：将“污染物发现”与“性质判断”分离。TOC作为有机物总量的哨兵，一旦持续升高即发出有机物入侵警报；氢电导率则在这一前提下，辅助判断其中是否含有腐蚀性酸性成分——若同步大幅升高，说明泄漏物中可能包含强有机酸或混合无机酸，风险等级较高；若仅轻微升高，则可能是中性有机物，腐蚀风险相对较低但需持续追踪。


钠表则负责另一条独立的判断线索——当它与氢电导率同步升高而TOC稳定时，指向盐类泄漏；当三参数同步异常时，几乎可以确定是复杂工艺介质的严重泄漏。这一联动机制的实质，是从“单一数据触发报警”升级为“多参数交叉验证决策”，有效降低误报率。


各监测点位的仪表配置思路

三类仪表的选型需匹配煤化工工况的特殊性。凝结水精处理出口和给水泵入口处的水质纯度最高，对灵敏度要求最严：TOC分析仪的最低检出限需远低于正常值才有预警意义，氢电导率仪需在超纯水背景下分辨微量离子波动，蒸汽和凝结水系统对钠表的精度要求则达到μg/L级别。以赢润环保的在线监测产品线为例，三款仪器的参数配置可分别对应上述需求。


总有机碳（TOC）分析仪——有机污染物的总览监测

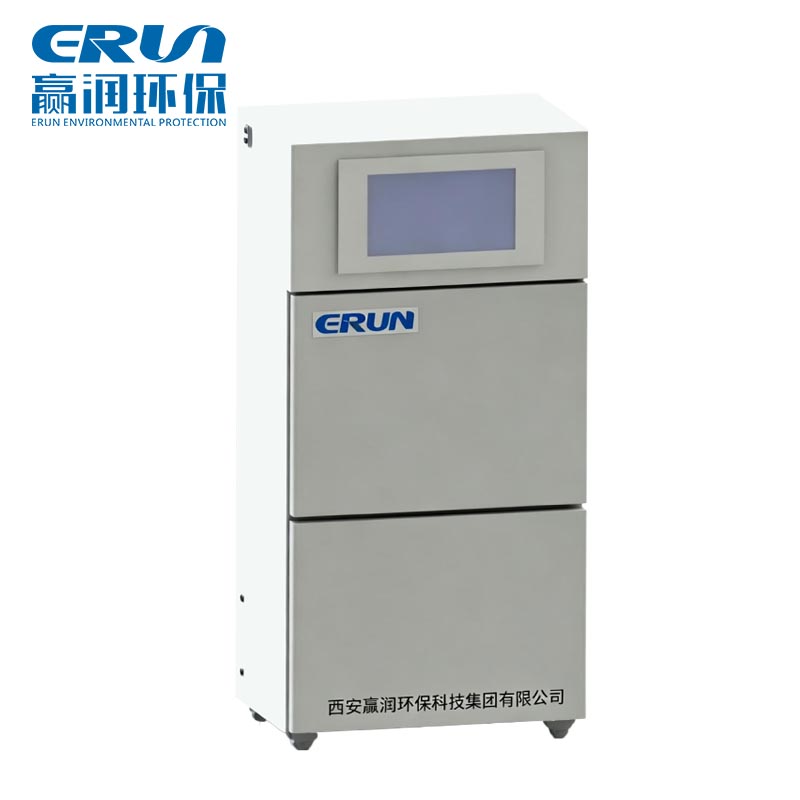

紫外过硫酸盐氧化-非分散红外NDIR检测原理是电厂水汽TOC监测的通行技术路线。ERUN-SZ3-J3型在线TOC分析仪最低检出限5 ppb、重复性≤3%、检测精度≤5%，可在高纯度锅炉水背景下有效捕捉有机物侵入信号。仪器支持TC、TIC、TOC、NPOC四种检测模式切换，同一反应器内即可完成不同模式的检测。

布设于凝结水精处理出口或给水泵入口，此处TOC的稳定低位是热力系统清洁的基石，持续异常即提示化工侧泄漏或精处理除有机物能力下降。


氢电导率仪——腐蚀性离子的特征筛选


氢电导率检测需通过阳离子交换柱将水中阳离子置换为H⁺，电极配置须与测量范围匹配。ERUN-SZ4-A-A4型在线氢电导率仪可增配阳离子交换柱，电极常数K=0.01时量程0.000～2.000 μS/cm、分辨力0.001μS/cm，对给水中微量Cl⁻、SO₄²⁻波动响应灵敏。自动量程转换避免水质阶跃变化时数据溢出，内置看门狗解决复杂电磁环境下的死机问题。

与TOC同点布设实现数据直接关联对比，蒸汽和凝结水系统中的监测则用于高温高压区域的水质纯度判断。


在线钠表——特定离子风险的精准定位


钠表的测量精度与抗干扰能力是选型核心。ERUN-SZ3-M6型在线钠表测量范围覆盖0-100 µg/L及0-10 mg/L，示值误差±0.05pNa或±0.5μg/L（取大者），满足痕量监测到异常高值的全范围覆盖。二异丙胺动态碱化技术为电极创造稳定pH环境以排除氢离子干扰，两套独立校准装置避免标准液交叉污染，多通道切换功能允许单台仪表监控多个测点，降低机柜空间占用和采购成本。

布设于凝结水或给水系统，监测微量钠离子是发现凝汽器微漏、判断除盐设备运行状态的经典手段，与TOC、氢电导率数据联动可进一步缩小故障源范围。


基于三参数联动的异常识别与响应机制

建立数据关联模型，需绘制TOC、氢电导率、钠离子三者的长期运行基线，分析其正常波动范围及比例关系。以下四种典型模式可作为日常诊断的参考框架：


分级预警机制根据异常模式的组合与数值严重程度，建立从“关注”到“紧急”的多级报警体系：

• 关注级：单一参数轻微偏离基线，加强监视频率
• 警告级：双参数组合异常，启动排查程序，准备备用树脂或药剂
• 紧急级：三参数同步大幅异常，立即组织人员排查泄漏源，评估是否需要降负荷或停机

分级预警与诊断模式的结合，使运维人员能够根据数据快速定位问题性质并采取差异化措施。


从被动超标响应到主动污染趋势识别

煤化工自备电厂的水汽品质监控，复杂性和必要性远超常规电厂。部署在线TOC分析仪、在线氢电导率仪、在线钠表组成的三维协同监测体系，核心价值在于将化学监督从被动响应“水质超标”升级为主动识别“污染特征与趋势”。


这套体系实现了监测范围从传统无机离子到有机物总量的全覆盖，通过三参数交叉验证将模糊的“水质异常”转化为“有机污染为主”、“强腐蚀性污染”、“无机盐泄漏”等具体判断，使运维响应从猜测性操作变为指向性行动。TOC作为有机物入侵的早期灵敏指标，其响应速度往往领先于氢电导率和钠表，为系统赢得宝贵的应急处置窗口，为煤化工自备电厂在复杂化工环境中保障热力系统的安全、稳定、长周期经济运行提供了可靠的分析数据基础。
