CCPP燃气-蒸汽联合循环电厂调峰运行水汽系统动态在线监测方案

燃气-蒸汽联合循环发电厂以其高效率、快速启停和优良的调峰性能，成为平衡电网波动、支撑可再生能源接入的关键力量。但其频繁启停、快速升降负荷的运行特性，对水汽系统化学工况的稳定性构成了严峻考验。多轴配置中，燃气轮机和蒸汽轮机各自驱动独立的发电机，启停和负荷变化可能存在不同步或时间差，动态性和不稳定性远高于带基本负荷的燃煤机组。在这种“动”起来的运行模式下，传统的固定周期离线化验已完全失效。燃气-蒸汽联合循环电厂水汽系统监测设备的价值，在于采用高频、连续、多点位的在线监测，实现水汽品质的“实时把脉”，将动态风险控制在萌芽状态。


CCPP余热锅炉水汽质量执行《DL/T 1924-2018 燃气—蒸汽联合循环机组余热锅炉水汽质量控制标准》，化学监督执行《DL/T 1717-2017 燃气-蒸汽联合循环发电厂化学监督技术导则》。


凝结水系统：捕捉第一时间的污染与氧腐蚀信号

启停过程中，凝汽器真空的建立与破坏会引入空气，带入氧气和二氧化碳。凝结水系统的水质变化是监测机组启停阶段水汽品质恶化的第一信号，需要在凝结水泵出口部署多重在线仪表，形成对污染和腐蚀的早期预警。


在线氢电导率仪作为系统纯度的“心脏监护仪”，其0.001μS/cm的分辨力能即时捕捉凝汽器微漏、精处理系统穿透或空气漏入导致的微量盐分或二氧化碳溶解，在启停阶段指引除氧操作、判断真空严密性。微量溶解氧分析仪以0-100 μg/L量程灵敏监测氧含量的微小升高，是防止氧腐蚀的“前哨”。在线钠表以0-100 µg/L量程有效监测凝结水中的痕量钠，钠离子是凝汽器泄漏的特异性高灵敏度指标，其快速响应是防止盐类污染锅炉的第一道警报。


给水与炉水系统：平衡动态工况下的化学控制

负荷快速变化时，锅炉蒸发量、排污量、凝结水量剧烈波动，炉水浓缩倍率变化快。给水和炉水的pH值、磷酸根浓度、二氧化硅含量均面临瞬态冲击，需要在线仪表实时捕捉变化趋势，指导加药系统精准调节。


在线pH计实时监测给水和炉水pH值，确保自动加氨和磷酸盐处理系统精准动作，避免pH大幅波动。在线磷酸根分析仪实时监测炉水磷酸根浓度，指导磷酸盐加药泵精确调节，防止浓度过低导致腐蚀或过高引发“隐藏”现象。在线硅表严格控制给水和蒸汽中的二氧化硅含量，防止在汽轮机低压缸形成难以清除的硅酸盐沉积。


特殊风险监控：应对复杂燃料与辅助系统

CCPP燃料灵活性高，可使用天然气、柴油、加氢处理植物油或氢气等，燃机轴封系统也存在异常可能。液态燃料使用或轴封异常时，油类物质可能污染水汽系统；补给水中的微量有机物在高温下可能分解产酸，均需专用仪表进行针对性监控。


水中油在线分析仪采用紫外荧光法，部署于可能受影响的蒸汽冷凝水或疏水回收系统，用于早期预警油类污染物侵入。在线TOC分析仪部署于除盐水箱出口或补给水泵入口，5 ppb检出限可确保微量有机物被检出，防止其进入热力系统在高温下分解产酸。

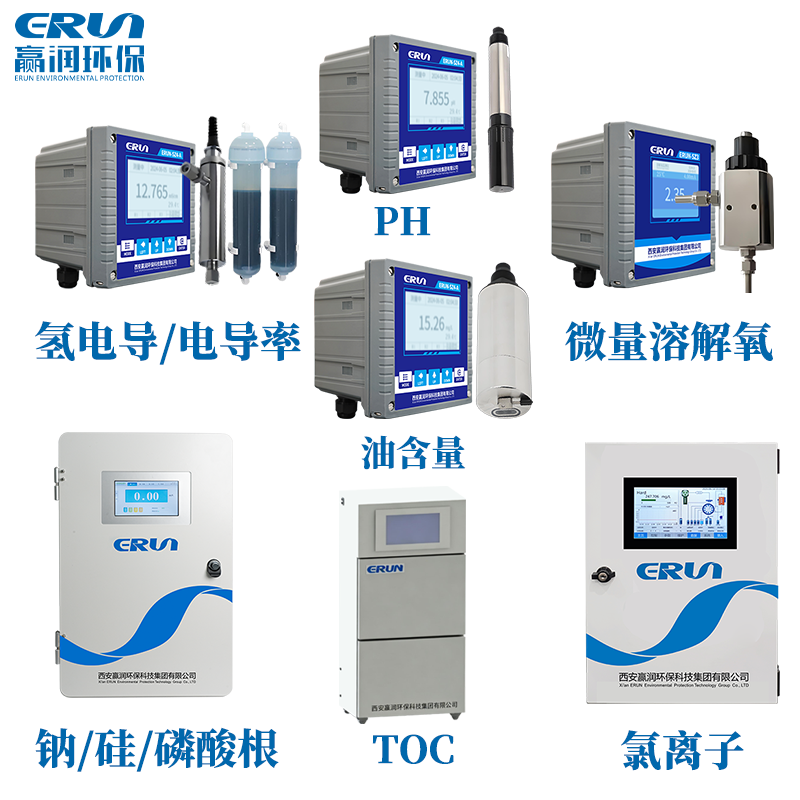

对应上述监测需求的仪表配置

从监测到管理：构建动态工况下的智能预警体系

对于调峰CCPP，必须建立基于实时数据的智能预警与决策支持系统。针对冷态启动、温态启动、热态启动、不同负荷段、停机保养等不同工况，建立各水质参数的动态基线。将凝结水氢导率的微小爬升与溶解氧的异常波动关联，可更准确判断是凝汽器泄漏还是真空系统问题；磷酸根与pH的实时关联分析可优化炉水处理方式。基于在线数据，可更科学地安排凝结水精处理设备的运行与再生周期，优化锅炉排污率，实现化学药剂的精准加注。


燃气-蒸汽联合循环电厂水汽系统监测设备是CCPP这类高价值、高灵活性资产的一套“化学健康动态管理系统”。它将调峰运行中水汽系统的“黑箱”状态变为清晰透明的实时数据，使运行人员能够在腐蚀发生前预警、在工况变化时预调、在复杂系统中溯源，是实现长周期、高可用性、全生命周期成本最优运行的坚实保障。
