高温气冷堆核电站（HTGR）二回路水汽系统超纯净在线监测方案

高温气冷堆是采用惰性气体氦气作为一回路冷却剂、石墨作为慢化剂的第四代先进核能系统。其一回路出口氦气温度可达750°C以上，使二回路蒸汽参数远高于传统压水堆核电站，趋近甚至超过超超临界火电水平。高温高压下水汽系统对杂质的容忍度急剧降低，核级安全的极端重要性要求化学控制系统具备超高的可靠性、灵敏度和自动化程度。高温气冷堆二回路水汽系统监测设备的核心价值，在于构建一套能实现ppb级甚至ppt级监控、高可用性的在线化学仪表系统，将腐蚀与沉积风险降至最低。


华能石岛湾高温气冷堆示范工程（HTR-PM）已于2021年并网发电，其二回路采用直流螺旋盘管式蒸汽发生器，主蒸汽参数为571℃、14.1MPa。目前HTGR二回路尚无成熟的水质控制标准可参考，现有控制指标是在参考压水堆和火电直流炉运行经验的基础上摸索制定的。


核心挑战：监控“不存在”的杂质

HTGR二回路对水质的核心要求是“极限纯净”，监控目标是确保杂质浓度无限趋近于零。


超低腐蚀产物迁移。 系统材质多为不锈钢和镍基合金，在高温水中的腐蚀速率极低，但产生的微量腐蚀产物（铁、镍、铬离子）的迁移与沉积，依然可能堵塞蒸汽发生器精密流道或影响传热。蒸汽发生器节流孔沉积物随给水铁含量增加而加重。


杜绝外部污染引入。 补给水、凝结水须达到近乎理论纯水的标准。任何离子性杂质（氯离子、硫酸根、钠离子）或有机物的引入，都可能引发严重的局部腐蚀——氯离子可导致应力腐蚀开裂，有机物在高温下分解产酸。


溶解氧的“零容忍”。 即使在还原性水工况下，溶解氧控制也需达到亚ppb级。参考压水堆和火电直流炉运行经验，HTGR二回路给水pH控制在9.5~9.8，联氨控制在80~120 μg/L。机组停机湿法保养时需控制氯离子≤1000 μg/L、硫酸根≤1000 μg/L、溶解氧≤100 μg/L、pH值9.5~10.5。


监控策略：为“超纯净”系统装上最敏锐的眼睛

系统纯度的基准线监控
部署于凝结水精处理系统出口、给水泵入口、蒸汽发生器入口的在线氢电导率仪是衡量水质纯净度的“黄金标准”，能够连续、灵敏地监测由任何离子性杂质引起的电导率微小变化。在HTGR二回路中，氢电导率需长期稳定在极低水平，任何可观测的爬升都是系统遭受污染的铁证。


关键腐蚀性离子的特异性狙击
在线钠表是监测阳离子杂质（特别是钠离子）最有效的工具，是凝汽器泄漏、树脂失效或补给水污染的特异性高灵敏度指标。在线硅表严格控制给水和蒸汽中的二氧化硅，防止其在汽轮机叶片上形成难以清除的硅酸盐沉积。


痕量有机物与氧化剂的预警
在线TOC分析仪能探测到极微量的有机污染，为评估树脂床状态、查找潜在有机污染源提供依据。微量溶解氧分析仪满足全挥发处理或氧处理工况下的严苛监测需求。


辅助诊断与验证
在线pH计与在线电导率仪用于监测和调节系统pH值，以及快速评估水质的一般性变化。

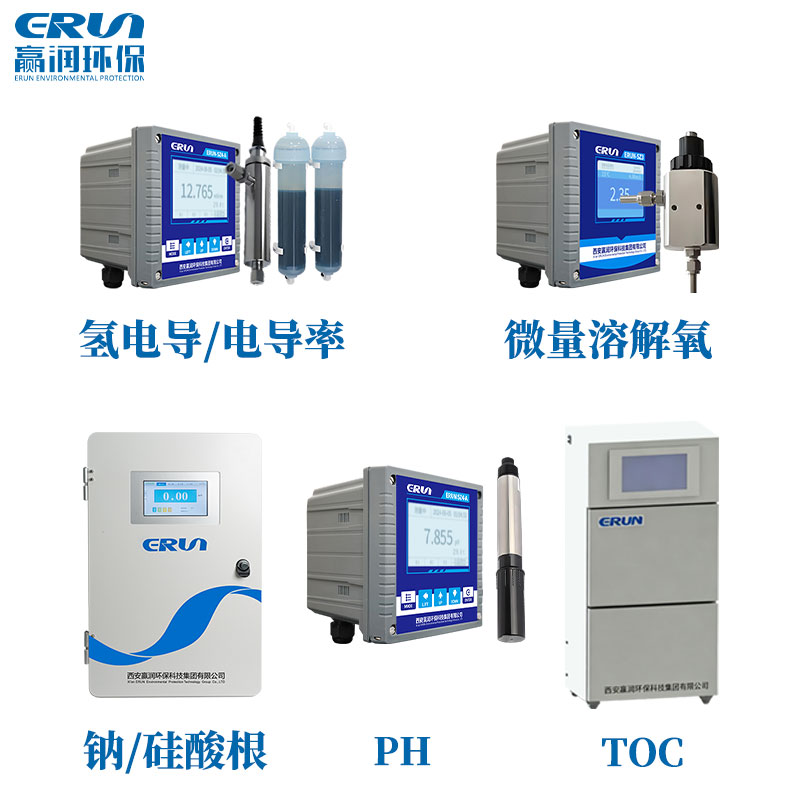

以赢润环保的在线监测产品线为例：

超越监测：构建基于数据的预测性维护与安全文化

这些高精度仪表提供的连续数据流，不仅用于超标报警，更重要的是进行长期趋势分析。氢电导率或钠离子含量在允许范围内的缓慢、持续爬升，可能预示着树脂床即将失效或某个密封点出现微渗，从而实现预测性维护。核电站对仪表的可靠性、校准周期、故障率有极端苛刻的要求。在线仪表的连续监测减少了人工采样的误差和风险，其数据的连续记录为事件分析、安全评审提供了不可篡改的证据链，深度契合核安全文化。


高温气冷堆二回路水汽系统监测设备以高精度氢电导率仪、痕量钠表与硅表、ppb级TOC与溶解氧分析仪构成的核心传感器阵列，满足“超纯净”系统的监控需求。这不仅是化学仪表的技术方案，更是为第四代先进核能系统构筑一道坚实的、数字化的化学安全屏障。
