电子级高纯水UPW抛光混床出水在线监测方案

半导体制造中，超纯水（UPW）是晶圆清洗、刻蚀、冲洗等关键工艺的核心介质，其纯度要求达到18.2 MΩ·cm（25℃），即理论纯水电导率约0.055 μS/cm，杂质浓度常为ppt（万亿分之一）级。抛光混床（POU）位于UPW分配系统末端、工艺设备使用点前，是去除分配管路中可能析出的痕量离子和二氧化硅的最后一道化学纯化屏障。传统离线取样分析（如ICP-MS）频率低、存在污染风险且严重滞后，而抛光混床树脂的耗尽是渐进的，但穿透效应的出现却往往是突然的——不合格水可能直接接触晶圆，造成巨额损失。电子级高纯水抛光混床出水监测设备的核心价值，在于为进入工艺设备前的最后一个取样点提供实时、连续、达到ppt级灵敏度的在线监测，将“离线抽检”升级为“在线守门”。


UPW系统水质管理参照《GB/T 11446.1-2013 电子级水》执行，EW-I级水要求电阻率≥18.2 MΩ·cm（25℃），TOC≤20 μg/L，钠含量≤0.5 μg/L。


抛光混床出水的终极纯度监测

抛光混床（POU）出口是UPW进入工艺设备前的最后一个取样点，监测目标为实时、连续地确认出水水质达到18.2 MΩ·cm的电阻率标准，并特异性监控最敏感、最常见的指示性离子，在树脂性能衰减初期（即杂质浓度从ppt级向ppb级攀升时）发出预警。


在线氢电导率仪是衡量水中总离子态杂质（特别是强电解质）的黄金标准。其K=0.01电极和0.001μS/cm分辨率，能够稳定、连续地监测0.055μS/cm附近的微小变化。当抛光混床树脂开始失效，最先“穿透”的往往是强酸阴离子（Cl⁻、SO₄²⁻），导致氢电导率从基线出现确定性的、持续的上扬趋势。这是需要立即切换或再生抛光混床的第一信号。


在线钠离子分析仪是阳离子穿透的特异性高灵敏探测器。钠离子是水中最常见且最难彻底去除的阳离子，也是抛光混床阳树脂性能的最佳指示剂。其0-100 μg/L量程和ppb级灵敏度，能够探测到低于1 μg/L的钠离子浓度变化。当氢电导率出现可疑升高时，若钠离子浓度从不可测的背景值同步上升至可明确检测的水平，则可确证抛光混床阳树脂已开始失效，是切换备用床或启动再生的确凿证据。


在线硅表针对二氧化硅在晶圆表面形成难以去除的“水印”或沉积的风险进行管控。其0-100μg/L量程覆盖UPW对SiO₂的严苛要求（通常<1μg/L甚至更低），用于SiO₂的连续趋势监测；精确值需通过实验室方法复核。微量溶解氧分析仪监测溶解氧浓度，通常控制在<10 μg/L或按工艺要求执行；高溶解氧可能促进晶圆表面氧化或影响某些工艺。在线TOC分析仪监测总有机碳，有机物会在晶圆表面形成“有机残留”或分解产酸，其5 ppb检出限能有效预警分配系统或树脂床的有机污染，对更严格工艺需选用更低检出限仪器。

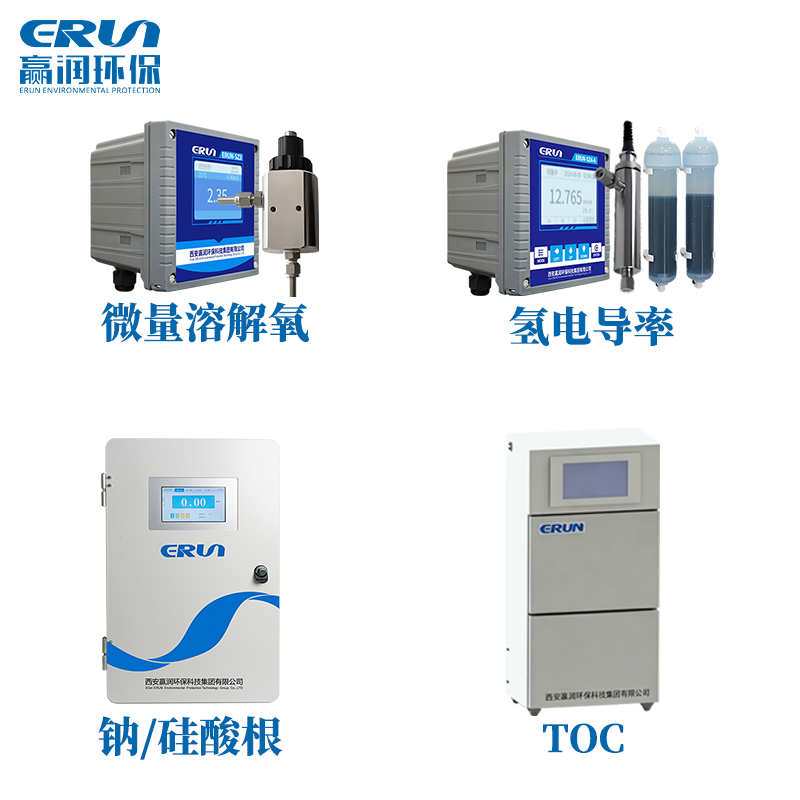

以赢润环保的在线监测产品线为例：

两级预警与树脂寿命管理

一级预警（趋势预警）：氢电导率出现持续、确定的上升趋势（即使绝对值仍在规格内），触发“性能关注”警报，提示可能需要进行离线验证测试。


二级预警（确认预警）：钠离子浓度同步上升并超过设定阈值，与氢电导率趋势吻合，触发“树脂失效确认”警报。


联动控制：系统自动或提醒操作员切换至备用抛光混床，并将失效床体退出进行再生，实现“无间断”的UPW供应保障。


数据追溯与根本原因分析

所有ppb/ppt级数据连续记录，可与UPW系统其他参数（流量、压力、温度、前级水质）联动。当发生水质异常时，可精确追溯问题发生时间，并辅助判断是树脂寿命问题、前级水质波动，还是系统污染事件。


通过分析钠离子浓度的长期趋势和上升斜率，可以精准预测抛光混床树脂的失效点，变固定周期再生为按需预测性再生，优化运行成本并杜绝穿透风险。


电子级高纯水抛光混床出水监测设备以氢电导率仪与钠离子分析仪的双核心联用，辅以硅表、溶解氧分析仪、TOC分析仪的监测，为UPW抛光混床出水水质提供了实时、连续、达到ppb/ppt级的终极守护。这套系统将水质管理从“被动响应报警”转变为“主动诊断溯源”，从“水质是否合格”的单点判断升级为“系统健康状态如何”的全景评估。
