特高压直流换流站阀冷系统内水冷在线监测方案

特高压直流换流站阀冷系统冷却水直接接触高压电力电子器件，其电阻率是绝缘安全的生命线。冷却水电导率需稳定在<0.5μS/cm，但冬季添加乙二醇防冻液会显著改变水质参数，乙二醇氧化产酸进一步威胁设备安全。特高压换流站阀冷系统内水冷监测设备以氢电导率仪、宽量程电导率仪、TOC分析仪、pH计、钠表为核心，实现绝缘性能在线监测与防冻液劣化预警。


阀冷系统高度密闭，去离子水在阀塔内循环，通过外部冷却器散热；寒冷地区冬季需添加乙二醇或丙二醇作为防冻液，其加入会显著改变冷却水的电导率、TOC、pH等参数。阀冷系统内水冷水质管理参照《高压直流输电换流阀冷却水系统运行维护规程》及设备制造商技术手册要求执行；乙二醇防冻液添加及其降解监测参照相关防冻液技术标准。


内水冷系统绝缘性能与腐蚀风险监测

阀冷系统主循环泵出口母管是监测取样点，需连续监测冷却水电导率、pH、TOC及特定离子，评估绝缘性能与腐蚀风险。


在线氢电导率仪是阀冷系统水质监测的最核心仪表，其0.000-2.000μS/cm量程与0.001μS/cm高分辨率可精确测量去离子水电阻率变化。系统正常运行时电导率应稳定在<0.5μS/cm。当离子交换器树脂穿透或外部污染物侵入时，电导率的微小持续上升将被第一时间捕捉，是判断系统绝缘性能是否安全的决定性指标。


工业在线电导率仪在添加乙二醇/丙二醇后，冷却水电导率会大幅上升（可达数至数十mS/cm），此时氢电导率已无法覆盖，需切换至宽量程工业电导率仪进行监测。该仪表用于确认防冻液浓度是否在合格范围，防止因添加不合格水或防冻液劣化导致电导率异常升高。


在线TOC分析仪在乙二醇高温和氧存在下氧化生成乙醇酸、甲酸、草酸等酸性有机物，这些物质不仅降低冷却液pH并腐蚀金属部件，还可能影响绝缘性能。其5ppb检出限能够灵敏捕捉乙二醇降解初期TOC上升趋势，也可用于监测外部有机物杂质意外侵入。


在线pH计监测冷却水酸碱度。乙二醇氧化产酸会导致pH逐渐下降，在线pH计可监测pH动态变化，指导添加缓冲剂或更换冷却液，防止系统发生酸蚀。


在线钠离子分析仪监测离子交换器（混床）出水钠离子浓度。钠离子是水中最常见且最易被检测的阳离子，当混床树脂失效时钠离子是最先穿透的离子之一，其浓度上升可作为离子交换器需要再生或更换的早期预警信号。

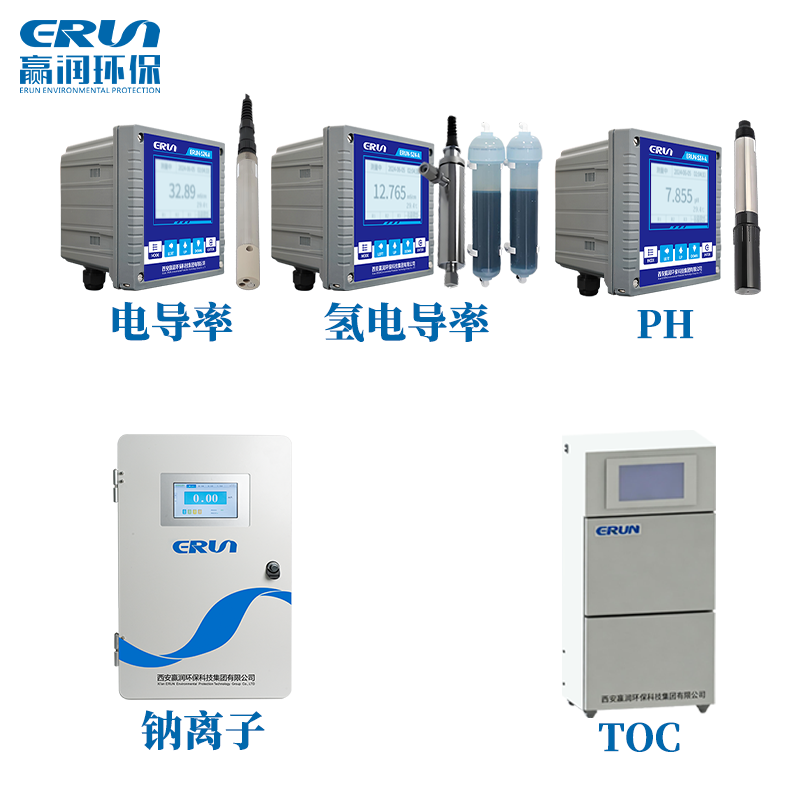

赢润环保的水质在线监测设备覆盖上述阀冷系统内水冷的关键监测需求：

分级预警与智能决策

正常状态：氢电导率<0.5μS/cm、pH稳定在合格区间、TOC无上升趋势，系统运行良好。


关注状态：氢电导率较基线水平出现确定性的上升趋势（如从0.3升至0.4μS/cm）或TOC持续缓慢上升，触发“水质一级预警”，提示检查离子交换器状态或防冻液稳定性。


报警状态：氢电导率>1.0μS/cm或pH发生明显偏移（下降超过0.5），触发“绝缘性能二级报警”，需立即排查污染源并采取处置措施（如切换备用离子交换器、更换冷却液）。


紧急状态：氢电导率>5.0μS/cm或工业电导率异常飙升至超过设定阈值，触发“紧急停运联锁”，保障设备安全。


防冻液工况监测与运行维护

寒冷地区阀冷系统冬季添加乙二醇后，电导率、TOC、pH均发生变化。工业电导率仪实时监测防冻液电导率确认浓度是否合格；TOC分析仪追踪防冻液降解趋势，避免氧化产物累积；pH计防止降解产酸腐蚀设备。通过在线监测数据指导防冻液补充、更换或缓冲剂添加，将检修策略从“定期更换”升级为“状态检修”。


特高压直流换流站阀冷系统内水冷监测设备以高精度氢电导率仪、宽量程工业电导率仪、TOC分析仪、pH计、钠表为核心，从绝缘性能监测、防冻液劣化预警、腐蚀环境评估、离子交换器状态诊断四个维度，为换流阀这一电网核心设备提供了全工况、全天候的化学安全屏障。
