燃气-蒸汽联合循环余热锅炉给水加氧处理水质在线监测方案

燃气-蒸汽联合循环机组因启停快、负荷响应迅速，已成为电网深度调峰的主力。余热锅炉给水系统随之面临频繁启停、负荷大幅波动、水汽温度压力剧烈变化的严苛工况。给水加氧处理通过在给水中维持微量溶解氧，促进金属表面形成致密的Fe₂O₃氧化膜，有效抑制流动加速腐蚀。但溶解氧一旦超标，会对余热锅炉低压蒸发器铜部件造成严重腐蚀；氧量不足则氧化膜无法形成和修复。燃气-蒸汽联合循环余热锅炉给水水质在线监测设备以在线溶解氧分析仪和氢电导率仪为核心，在线pH计为辅助，实现加氧处理工况下氧窗口的精准维持与给水纯度的连续监测。


燃气-蒸汽联合循环机组余热锅炉水汽质量控制参照《燃气—蒸汽联合循环机组余热锅炉水汽质量控制标准》（DL/T 1924-2018）执行；给水加氧处理控制指标参照《火电厂汽水化学导则 第1部分：锅炉给水加氧处理导则》（DL/T 805.1-2011）执行。DL/T 805.1-2011规定，加氧处理运行时省煤器入口给水氢电导率不得大于0.15μS/cm，给水溶解氧含量控制在30~150μg/L。


给水溶解氧监测

余热锅炉给水加氧处理要求在省煤器入口维持溶解氧浓度在30~150μg/L的窄窗口内，这是氧化膜形成与铜部件腐蚀抑制之间的平衡点。在线溶解氧分析仪以0-200μg/L量程覆盖该窗口的全部区间，分辨率可达0.01μg/L，能够精准捕捉加氧量的微小变化。当溶解氧低于20μg/L时，氧化膜修复受阻，触发加氧不足报警，提示增大加氧量；当溶解氧高于150μg/L时，存在铜部件腐蚀风险，触发加氧过量报警，提示减小加氧量或检查加氧系统。溶解氧剧烈波动则提示给水系统存在异常空气漏入或除氧器运行异常。


给水氢电导率监测

氢电导率是反映给水中阴离子杂质最灵敏的指标。凝结水精处理系统泄漏、凝汽器微量渗漏都会导致氢电导率升高，破坏氧化膜完整性并引发腐蚀。在线氢电导率仪以0.000-2.000μS/cm量程配合0.001μS/cm分辨率，可精准捕捉极微量的杂质离子侵入。加氧处理工况下，省煤器入口给水氢电导率不得大于0.15μS/cm。当氢电导率在0.10~0.15μS/cm区间时，提示关注凝结水精处理运行状态；当氢电导率超过0.15μS/cm时，提示存在杂质离子侵入，需立即排查精处理系统或凝汽器泄漏。


给水pH监测

加氧处理工况下给水pH通常控制在8.0~9.0的弱碱性范围。pH过高会抑制氧化膜形成，过低则加速全面腐蚀。在线pH计监测给水pH值，为加氧量调节提供基础参照。pH偏离8.0~9.0区间时触发报警，提示调整加氨量，确保加氧处理环境稳定。

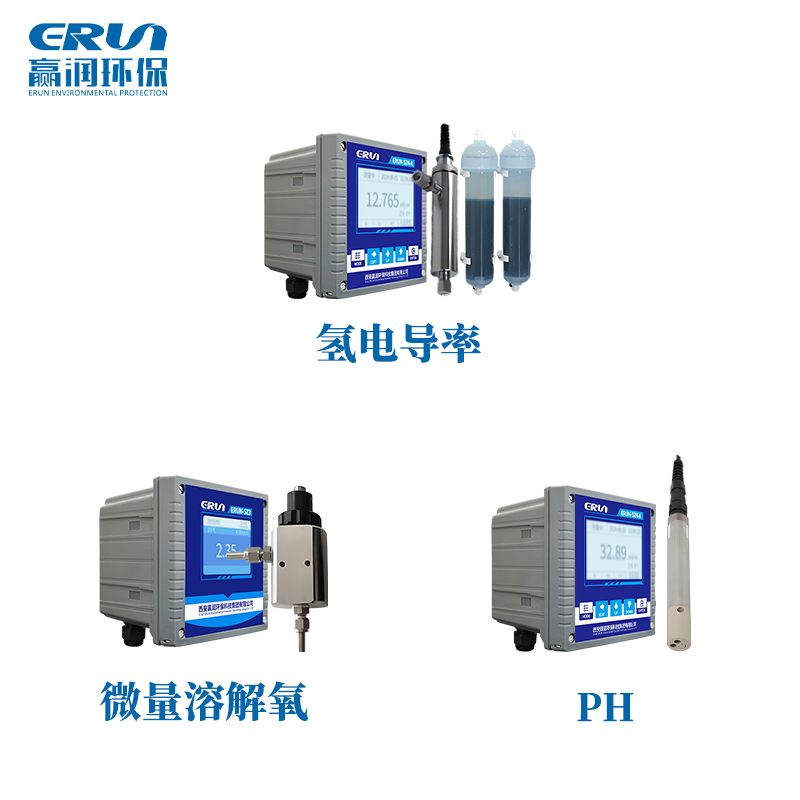

赢润环保的水质在线监测设备覆盖上述余热锅炉加氧处理工况的关键监测需求：


氧-电导率-pH三维联合诊断

工况A（正常OT）：溶解氧30~150μg/L，氢电导率≤0.15μS/cm，pH 8.0~9.0，系统运行正常。


工况B（氧量偏离）：溶解氧低于20μg/L或高于150μg/L，自动或手动调节加氧阀开度，恢复氧窗口。余热锅炉低压蒸发器如含铜部件，氧量超标时铜腐蚀风险显著高于纯铁系统，需优先处置。


工况C（杂质侵入）：氢电导率超过0.15μS/cm，触发高优先级报警，提示排查凝结水精处理系统和凝汽器。氢电导率持续升高时可自动触发精处理系统树脂再生或切换备用混床。


工况D（酸碱失衡）：pH偏离8.0~9.0，提示调整加氨量。


燃气-蒸汽联合循环余热锅炉给水水质在线监测设备以在线溶解氧分析仪和氢电导率仪为核心，在线pH计为辅助，为余热锅炉加氧处理工况构建了氧窗口与杂质哨兵的双重防线，将人工定期取样升级为实时连续监测，确保氧化膜质量和设备长期安全。
