火电厂炉水磷酸盐处理在线监测与隐藏现象诊断方案

火电厂汽包锅炉炉水磷酸盐处理是防止水冷壁结垢和腐蚀的关键手段。火电厂炉水磷酸盐处理在线监测设备由在线磷酸根分析仪、在线pH计、工业在线电导率仪组成，通过三者的联合趋势分析，实现隐藏现象的早期识别与腐蚀类型诊断。磷酸盐隐藏现象的核心特征是加药量正常，但炉水磷酸根浓度异常降低。仅看磷酸根一个参数，无法区分是加药系统问题还是隐藏现象，也无法判断腐蚀类型。磷酸盐隐藏可表现为三种模式：酸性磷酸盐沉积、碱性沉积或游离碱升高、伴随整体水质恶化。三种模式对应的腐蚀类型和运维措施不同，需通过多参数联合趋势分析加以区分。炉水磷酸盐处理参照《火力发电机组及蒸汽动力设备水汽质量》（GB/T 12145-2016）执行。


模式一：酸性磷酸盐沉积

酸性磷酸盐沉积的特征是磷酸根降低同时pH下降。高温高压条件下，磷酸盐可能与管壁氧化铁反应生成磷酸亚铁钠等沉积物，或在局部浓缩区域以酸性形式析出，导致炉水中可溶性磷酸根浓度骤降，同时炉水pH向偏低方向偏移。这种模式下，水冷壁管局部可能发生酸性磷酸盐腐蚀，腐蚀产物进一步加剧沉积，形成恶性循环。


监测参数为在线磷酸根分析仪与在线pH计。判据是磷酸根持续偏低，同时pH向偏低方向偏移，两者联合确认。若仅磷酸根降低而pH稳定，更可能是加药系统问题；若两者同步偏离，则酸性磷酸盐沉积的可能性显著上升。运维措施包括调整磷酸盐处理方式，避免酸性腐蚀条件持续，必要时安排水冷壁检查。


模式二：碱性沉积或游离碱升高

碱性沉积或游离碱升高的特征是磷酸根降低同时pH升高。磷酸盐可能以碱性形式在管壁沉积，或炉水游离碱度升高，导致pH向偏高方向偏移。这种模式下，水冷壁管可能发生碱性腐蚀，腐蚀同样会消耗磷酸根并加剧沉积。与酸性沉积相比，碱性沉积的pH偏移方向相反，运维措施也不同。


监测参数同样为在线磷酸根分析仪与在线pH计。判据是磷酸根降低同时pH向偏高方向偏移。若磷酸根降低伴随pH升高，需优先排查游离碱来源和磷酸盐加药方式。运维措施包括调整加药，控制游离碱在合理范围，防止碱性腐蚀条件持续。


模式三：伴随整体水质恶化

伴随整体水质恶化的特征是磷酸根降低同时电导率升高。炉水含盐量增加会加剧沉积和腐蚀，隐藏现象可能伴随整体水质恶化同时发生。电导率升高提示炉水离子总量增加，可能来自补给水水质波动、凝汽器泄漏或排污不足。这种模式下，隐藏现象不是孤立事件，而是整体水质恶化的一个表现。


监测参数为在线磷酸根分析仪与工业在线电导率仪。判据是磷酸根降低同时电导率异常升高。运维措施包括加强排污，改善炉水水质，评估沉积严重程度，并追溯电导率升高的源头。

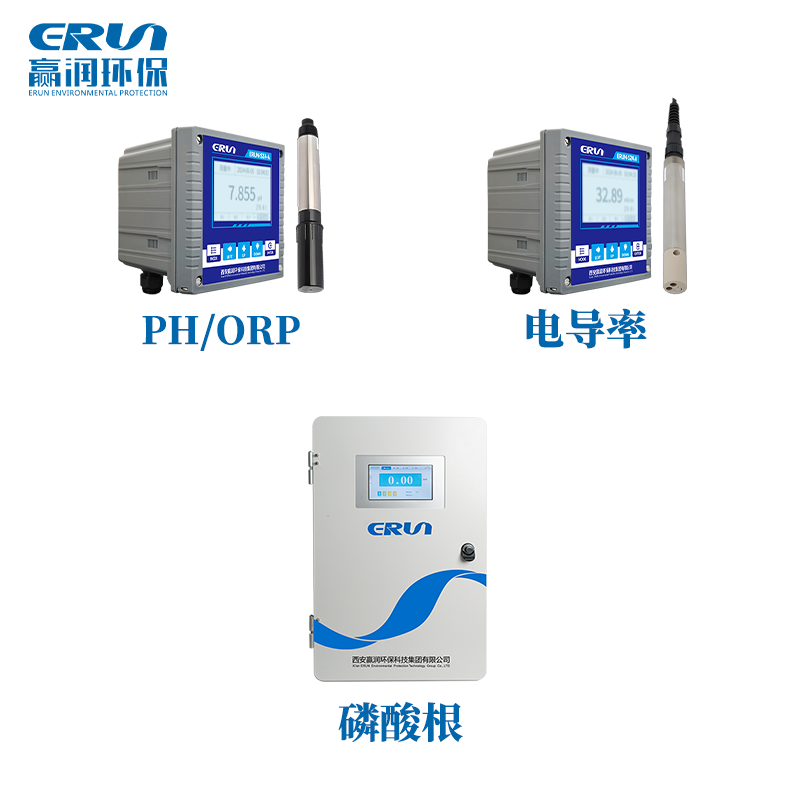

赢润环保的水质在线监测设备覆盖上述三种模式的诊断需求：


分级预警与运维决策

正常状态：磷酸根在控制区间，pH稳定在9-11，电导率无异常，加药量与磷酸根对应关系正常。


关注状态：磷酸根较基线持续下降但未低于下限，或pH小幅偏移，触发关注，核查加药量并分析隐藏趋势。


报警状态：磷酸根显著降低且加药量正常，或pH明显偏离，确认隐藏现象已发生；根据模式判断腐蚀类型，调整处理方式，必要时安排检查。


火电厂炉水磷酸盐处理在线监测设备由在线磷酸根分析仪、在线pH计、工业在线电导率仪组成，通过三种模式的联合趋势分析，实现隐藏现象早期识别与腐蚀类型诊断，将炉水化学监督从“人工化验”升级为“在线趋势诊断”。
