火电厂凝结水精处理旁路阀内漏在线监测与诊断方案

火电厂凝结水精处理系统设有旁路，正常运行中旁路阀应关闭。阀芯内漏或执行机构未到位时，部分凝结水绕过混床直接进入给水系统，未经去除的钠、氯离子和有机物随之带入下游。火电厂凝结水精处理旁路系统水质在线监测设备由在线氢电导率仪、在线钠表、水质氯离子在线分析仪、在线TOC分析仪组成，通过精处理出口与下游取样点的分层对比、钠与TOC的污染性质鉴别、氯离子的确证逻辑，实现旁路阀内漏的早期识别。凝结水精处理出水质量参照GB/T 12145-2016执行。


矛盾识别：精处理出口“正常”，下游却不正常

旁路阀内漏的污染特征是数据矛盾。精处理出口取样点位于混床之后，旁路流量不经过该取样点，读数仍然正常；下游取样点混合了旁路水和精处理水，氢电导率升高。两个取样点的氢电导率差值扩大，是旁路内漏的第一线索。


在线氢电导率仪分别监测精处理出口和除氧器入口或给水。若精处理出口氢电导率稳定在期望值以内，下游氢电导率却较基线持续上升，且差值随时间扩大，需优先怀疑旁路路径已导通。若两个取样点同步升高，则更可能是精处理设备本体失效或凝结水源头污染，排查方向不同。


分层定位：用钠和TOC判断旁路水的污染性质

确认“出口正常、下游异常”的矛盾后，需要判断旁路水携带的是什么类型的污染。在线钠表确认阳离子负荷。旁路阀内漏时，凝结水中的钠未被混床去除，下游钠离子较精处理出口升高。钠与氢电导率的同步上升，提示未经处理的凝结水已进入下游。


在线TOC分析仪辅助判断有机物负荷。若TOC同步升高，提示旁路水携带了有机物或凝汽器侧的污染；若TOC稳定而钠升高，提示污染以离子型为主，有机物负荷不突出。钠与TOC的响应组合可区分“离子型内漏”与“有机物伴随污染”，为后续确证和运维方向提供依据。


确证手段：氯离子从“未检出”到“可测”

水质氯离子在线分析仪用于确证旁路内漏的严重程度。正常精处理出水中氯离子低于定量下限，处于“未检出”状态；旁路内漏时，含氯水绕过混床，氯离子从“未检出”变为稳定可测，即可确证旁路路径已导通，未经处理的含氯水已进入下游。


需要明确仪表边界：该氯离子分析仪的定量下限为0.1 mg/L，定位是旁路内漏的确证性仪表，不是痕量预警仪表。μg/L级氯离子变化应结合氢电导率趋势和实验室离子色谱复核，不将mg/L级仪表勉强作为痕量监测手段。

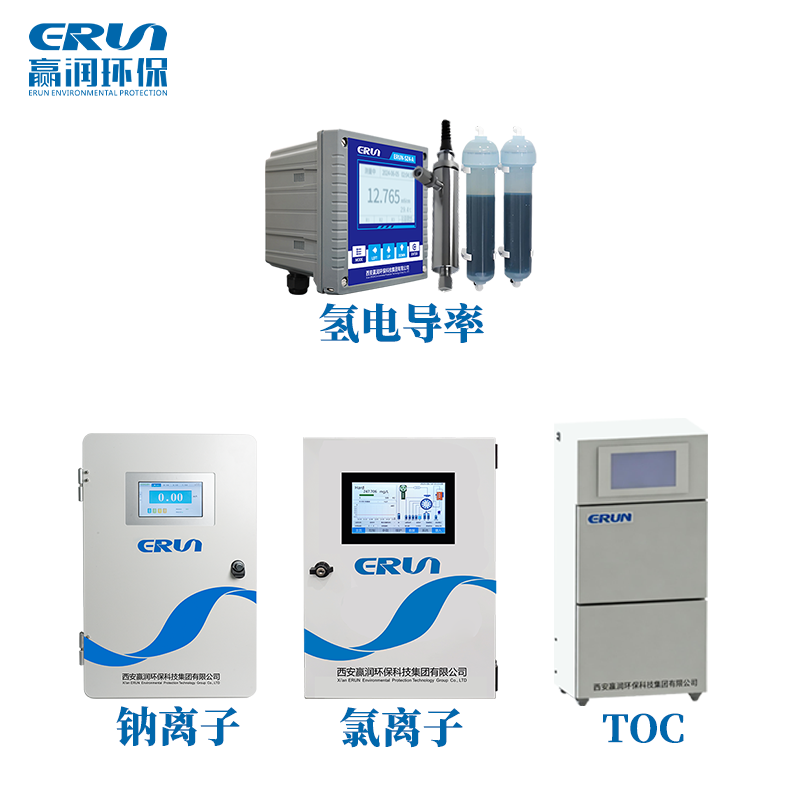

赢润环保的水质在线监测设备覆盖上述诊断需求：

分级预警与运维决策

正常状态：精处理出口与下游氢电导率一致，钠、氯离子、TOC均在基线附近。


关注状态：下游氢电导率较精处理出口升高，差值扩大，但钠和氯离子尚未明显响应，触发关注警报，核查旁路阀开度和执行机构状态，分析差值变化趋势。


报警状态：下游氢电导率与钠同步升高，氯离子从“未检出”变为可测，确认旁路阀内漏或误开，需关闭旁路阀、检查阀芯密封，评估旁路流量对给水品质的影响。


火电厂凝结水精处理旁路系统水质在线监测设备由在线氢电导率仪、在线钠表、水质氯离子在线分析仪、在线TOC分析仪组成，通过精处理出口与下游取样点的分层对比、钠与TOC的污染性质鉴别、氯离子的确证逻辑，实现旁路阀误开或内漏的早期识别，将精处理监督从“看出口是否合格”升级为“看旁路是否导通”。
