voc检测仪构造


2021.09.09 浏览量:121 次
voc检测仪构造可以从仪器类型来分别进行划分,一般而言,绝大多数的VOC气体检测分析报警仪器主要由气体传感器、壳体、供电模块、显示屏、报警灯、蜂鸣器、采样器、通讯模块等部分组成,不同厂家品牌、不同型号的VOC气体探测器的结构组成可能都会存在一定的差异。

VOC检测仪,又被称作挥发性有机物检测仪器,主要是用来检测各种环境空气中的挥发性有机物VOC气体的浓度含量,并在检测到VOC浓度超标时会发出报警,以提醒相关人员采取相应措施,以采用进口高精度气体传感器的ERUN-PG71S1手持式泵吸型VOC气体报警仪为例,其主要结构部件如下:


VOC检测仪结构图

1、气体传感器
VOC气体检测仪的传感器是其核心部件,直接影响仪器的响应时间和检测精度,一般而言,赢润品牌的VOC气体报警器会采用使用寿命更长测量更加准确的PID光离子气体传感器,不建议客户使用电化学或催化燃烧型气体传感器。
2、气体蠕动泵
气体蠕动泵是泵吸式气体检测仪特有的部件,是和扩散式气体检测仪最大的不同点,使用精密气体蠕动泵的ERUN系列VOC气体探测器响应时间会缩短,能更快速发现VOC气体泄漏并检测到其浓度值。
3、气体过滤器
为了防止水汽和粉尘损坏气体传感器和仪器,赢润VOC气体报警仪内置水汽、粉尘过滤器,使得仪器可以适用于高湿度、高粉尘的工况环境,另外,防水防尘设计也使得仪器使用寿命得到有效提高。
4、显示屏
ERUN-PG71S1型挥发性有机物检测仪采用2.5寸高清彩屏,显示实时浓度、报警、时间、温度、湿度、存储、通信、打印、电量、充电状态、浓度单位、气体分子式、气体名称等信息,在阳光下和黑暗环境中均可有效显示。
5、电源
ERUN手持式泵吸型VOC气体报警仪采用6000mA 大容量可充电高分子聚合物电池,可长时间连续工作;可用电脑或充电宝充电,兼容手机充电器;有过充、过放、过压、  短路、过热保护,检测仪在充电时也可正常工作。
6、报警灯
VOC气体报警器一般在检测到VOC挥发性有机物浓度达到或超过预设的报警浓度值时,报警灯相应的就会发光闪烁,除此之外,赢润气体报警器还有不同发光颜色和闪烁频率的故障报警和欠压报警。
7、振动马达
便携移动式类型的VOC气体报警仪一般报警灯在闪烁时,同时仪器内置的振动马达也会开始工作,仪器默认自动开启振动,客户可根据需求取消振动。
8、蜂鸣器
气体报警器国标要求具有声光报警,蜂鸣器就是用来在报警时发出声音报警,赢润品牌VOC气体检测仪在报警时,客户可以手动消除报警声。
9、通讯模块
赢润集团的VOC气体检测报警仪通讯方式主要分为无线通讯和有线通讯两种类型,其中无线通讯主要为Wifi、GPRS等,有线主要为USB、RS232、RS485等。

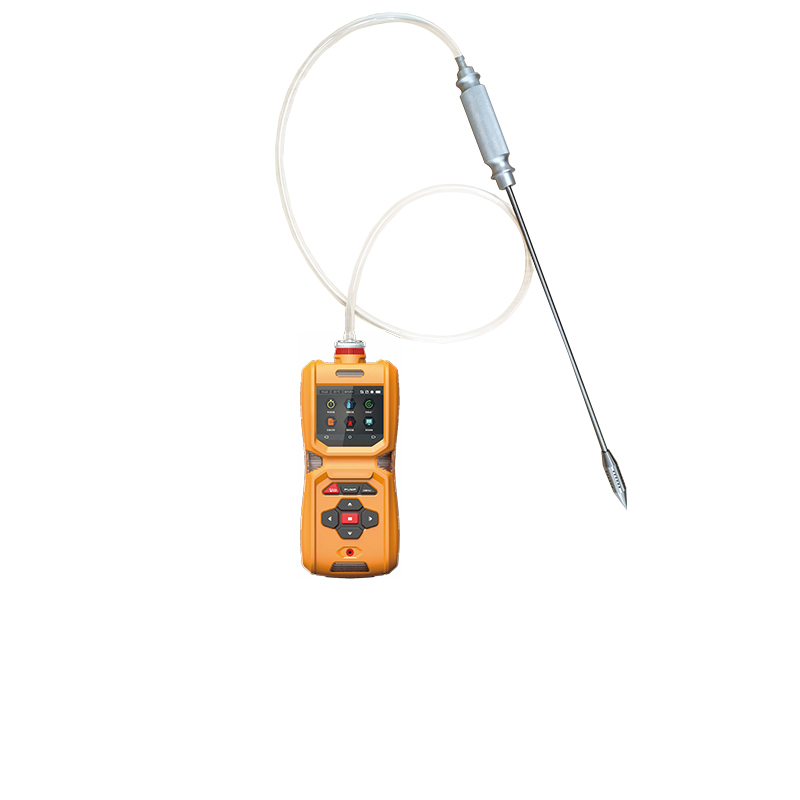

VOC报警仪结构组成之采样手柄

以上就是关于voc检测仪构造的介绍,除了上述VOC气体报警器的常见结构组成之外,客户也可以根据自身需求和现场工况情况,增加一些其他功能模块,比如温湿度检测传感器、GPS定位模块、高温采样手柄、长距离采用手柄以及其他预处理模块等,详情可咨询赢润环保工作人员。
