微量溶解氧在线监测仪怎么用？从安装到校准全流程详解

2026.01.21　浏览量：11 次

微量溶解氧在线监测仪怎么用？微量溶解氧在线监测仪通过膜法电极或光学荧光原理，实时测量水中溶解氧浓度（低至0.01 μg/L），操作流程包括安装定位、传感器连接、通电初始化、参数设置、校准及数据输出六大步骤，严格遵循《GB/T 11913-1989 水质溶解氧的测定电化学探头法》和《GB 50093-2013 自动化仪表工程施工及质量验收规范》要求，确保测量精度与系统稳定性。

安装前要做哪些准备？

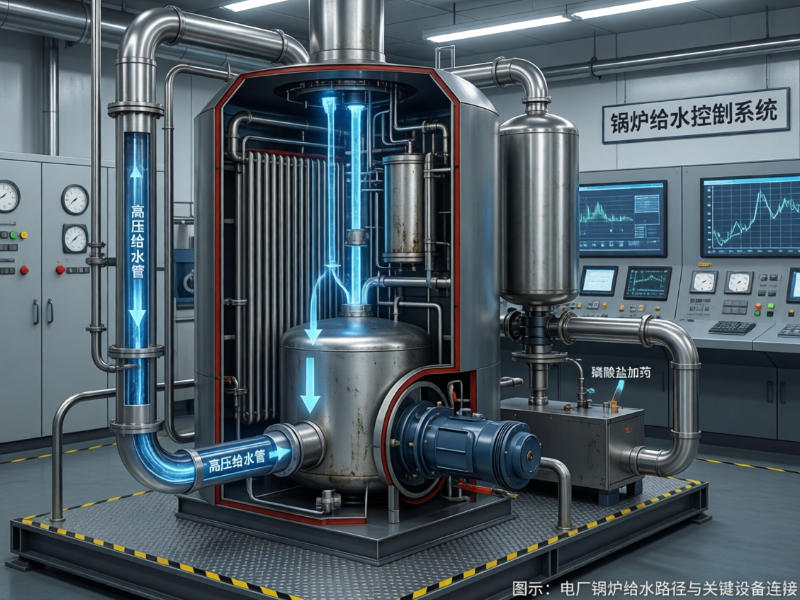

根据生态环境部《DL/T 561-2022 火力发电厂水汽化学监督导则》，锅炉给水系统中溶解氧控制限值为≤10 μg/L（ppb），因此监测点必须选在水流稳定、无气泡干扰的位置——如省煤器入口、除氧器出口或凝结水精处理后段。
开箱后需核对：
▲主机型号（如ERUN-SZ3-A5）
▲传感器类型（膜法/荧光）
▲电缆长度与接口匹配性
▲密封圈、安装支架等辅件是否齐全
若用于高纯水系统（氢电导率≤0.15 μS/cm），还需确认传感器是否具备低流速适应能力，避免因水流不足导致读数漂移。

传感器如何正确安装？
方向装反了可能导致膜破损或响应延迟。常见安装方式有三种：
★浸入式：适用于敞开式水池，传感器垂直插入，深度≥20 cm；
★管道式：通过螺纹或快装接头接入DN25以上管路，水流速建议0.5–2 m/s；
★法兰式：用于高压系统（如主蒸汽冷凝水管道），需配专用法兰盘。

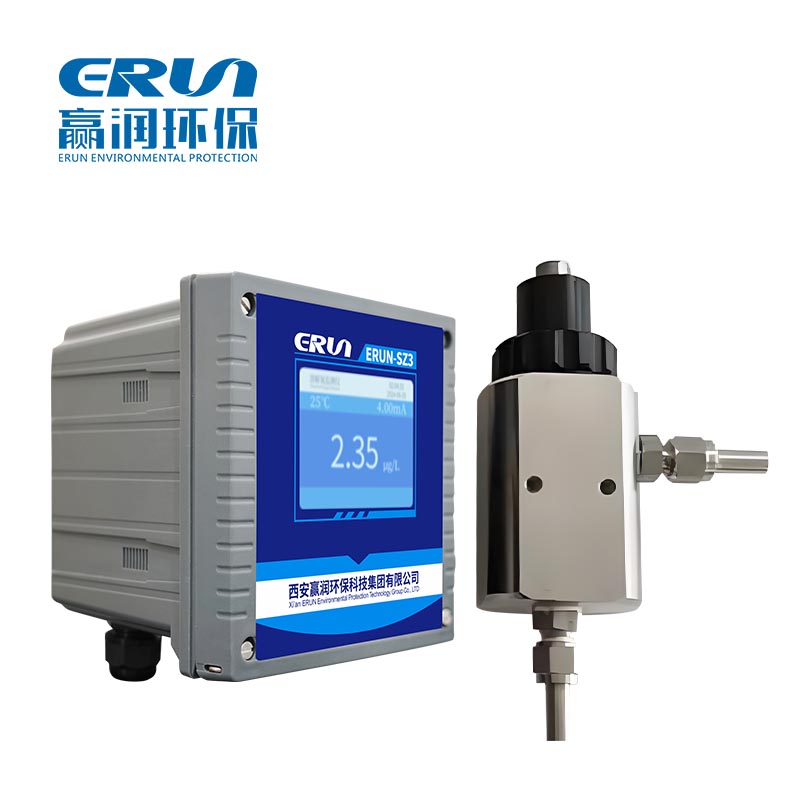

以赢润集团研发生产的ERUN-SZ3-A5型水质微量溶解氧在线监测分析仪器为例，其传感器采用三电极膜法结构，安装时膜面必须迎向水流方向。连接主机时，务必锁紧防水接头，防止潮湿环境导致信号干扰。部分高端机型支持热插拔，但首次上电仍需等待5分钟完成自检。

开机后需要设置哪些参数？
通电后，设备自动启用温度、压力、盐度补偿——这是GB/T 11913-1989强制要求的功能，可将测量误差控制在±1%以内。用户需手动配置：
★量程范围：高纯水选0–100 μg/L，循环冷却水可设0–20 mg/L；
★输出信号：4–20 mA对应量程，或Modbus RTU协议地址；
★报警阈值：例如锅炉给水设上限10 μg/L，超限触发继电器（NO/NC可选）。
界面通常为全中文菜单，操作逻辑类似智能手机，新手5分钟内即可完成基础设置。

校准真的必要吗？怎么做？
根据中国计量科学研究院《JJF 2294-2025 在线微量溶解氧测定仪校准规范》，为了确保仪器测量结果的准确性必须对仪器进行定期校准，校准周期建议为1年。常用方法有两种：
1、零点校准：通入无氧水（氯化钴-亚硫酸钠溶液），读数应≤0.1 μg/L；
2、量程校准：使用空气饱和水（25℃时DO=8.26 mg/L），或标准气体（如5% O₂/N₂）。
无氧水配置方法：

氯化钴(CoCl2)饱和溶液：10 mL纯水中溶解4.5g的CoCl2。
5%亚硫酸钠(Na2SO3)溶液：200 mL纯水中溶解10g的Na2SO3。
在5%亚硫酸钠(Na2SO3)溶液中滴入两滴(每滴约0.05 mL)氯化钴(CoCl2)饱和溶液，配制成无氧水。

以上就是关于微量溶解氧在线监测仪怎么用的相关介绍，微量溶解氧在线监测仪的使用核心在于“选点准确、安装规范、设参合理、校准到位、维护持续”。实际应用中，应将传感器安装在水流稳定、代表性强的取样位置，通电后完成预热和零点/满量程标定，按工艺需求设置量程与报警值，并启用温度、压力自动补偿功能；运行过程中通过显示界面或信号接口实时获取 ppb 级溶解氧数据并联动加药或排氧系统，日常只需定期清洗电极、检查膜片和按周期校准，就能长期、可靠地掌握水中微量溶解氧变化，为锅炉给水、高纯水和工艺用水的安全稳定运行提供有力保障。
