在线腐蚀速率监测仪——替代挂片法的循环水腐蚀在线监测方案

在工业循环冷却水系统的运行管理中，腐蚀速率的控制是有明确红线的——《工业循环冷却水处理设计规范》（GB/T 50050-2017）规定，碳钢设备传热面水侧腐蚀速率应小于0.075 mm/a，铜合金和不锈钢应小于0.005 mm/a。然而，一个在大多数现场被默认接受的现实是：腐蚀监测至今仍以挂片失重法为主——在系统中放置金属挂片，运行30天以上取出称重，用质量损失反推这一时段的平均腐蚀速率。这种方法从原理上决定了，等到挂片数据摆在运行人员桌上时，它所描述的腐蚀早已发生在过去的几十天里。将在线腐蚀速率监测仪纳入日常监控体系，正是弥补挂片法这一原生缺陷的关键举措。


挂片法算的是旧账，在线监测看的是现场

挂片法通过称重计算腐蚀速率的原理本身并没有问题——质量损失法至今仍是实验室评定金属耐蚀性能的标准方法之一，挂片表面腐蚀产物的微观形貌和成分分析也能为腐蚀类型判断提供有价值的信息。但从循环水系统运行调控的实际需求来看，这种“出结果即历史”的滞后性是无法回避的缺陷。


一个挂片周期通常为30至90天，这期间补水氯离子可能因水源切换而骤升，pH可能因加酸控制偏差而短期跌破下限，缓蚀剂投加泵可能因故障停运数日——每一次水质波动都会在金属表面留下相应的腐蚀痕迹，但这些信息都被压缩进挂片的最终失重数值里。运行人员拿到挂片数据时，只能判断“这几十天整体控得好或不好”，却无法追溯具体是哪几天、哪次操作导致了腐蚀加剧，原因分析和措施调整因此失去了明确的方向。


从机理层面看，挂片法测定的是金属在一段时间内的累积腐蚀量，反映的是这一时段的腐蚀总损失，即已经发生的腐蚀量，不能反映腐蚀过程中金属腐蚀速率的变化趋势。当挂片数据最终确认“超标”时，设备的壁厚减薄和局部点蚀已经实际发生，损失不可逆转。


电化学线性极化法，把腐蚀监测从“翻旧账”变成“实时感知”

要突破挂片法在响应速度上的限制，在线检测需要从“累积称重”的原理切换为“实时感知”的路径。目前工业循环水领域应用较成熟的方案是腐蚀在线监测仪所采用的电化学线性极化法（LPR）。


线性极化法的基本原理是对浸入循环水中的工作电极施加一个微小的极化电位扰动（通常控制在±10 mV至±20 mV之间），检测由此产生的极化电流变化，依据 Stern-Geary 方程换算出工作电极表面的瞬时腐蚀速率。LPR法能在数分钟内完成一次测量，实现对腐蚀状态的实时感知；同时，极化扰动极小，对金属表面的自然腐蚀状态几乎不产生干扰，可以连续重复测量。这意味着运行人员能够看到水温升高时腐蚀速率是否同步上升、氯离子冲击后腐蚀曲线有没有尖峰、缓蚀剂投加恢复正常后速率何时回落——这些信息是挂片法在一个月的平均数字里无法提供的。


双原理在线方案，兼顾快速响应与数据可信度

LPR法解决了响应速度问题，但在工业循环水的复杂水质条件下，电极表面积垢、微生物黏泥附着等因素可能改变溶液电阻与极化阻抗的构成，单靠一种检测原理有时不易分辨测量偏差是来自腐蚀速率的真实变化还是电极表面的状态变化。

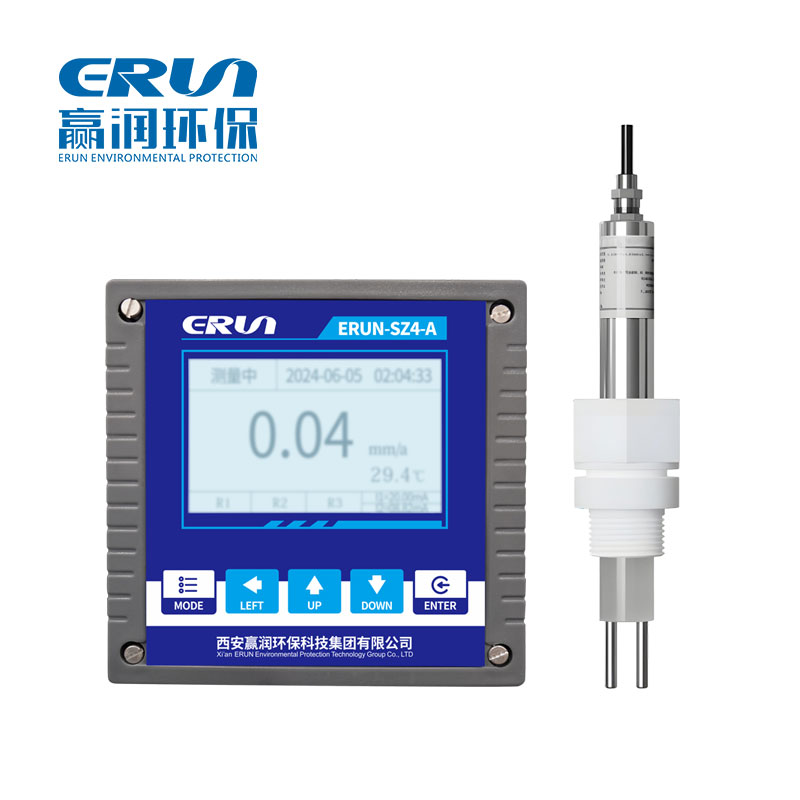

赢润环保研发生产的ERUN-SZ4-A-N7在线腐蚀率分析仪通过双原理组合来应对这一工况挑战。仪器同时采用线性极化法（LPR）和电化学交流阻抗频谱分析（EIS）两种检测方式，LPR负责快速获取瞬时腐蚀速率，满足日常监控对响应速度的要求；EIS通过扫频方式分析溶液电阻与极化阻抗的频谱特征，辅助判断电极表面是否存在膜层或沉积物干扰。两种原理的同源数据互为参照，有助于在数据出现异常时快速判断是工况波动还是电极状态变化所致。


从技术参数看，该仪器腐蚀速率测量范围0-0.5 mm/a，分辨率0.0001，重复性±0.0001，响应时间约50秒，对GB/T 50050-2017所规定的0.075 mm/a和0.005 mm/a控制限值具有足够的测量分辨能力。


传感器探针材质提供不锈钢、碳钢、铜三种选项，分别对应不同换热管材的腐蚀监测对象。传感器防护等级IP68，过程连接为G1螺纹，适配流通式或管道式安装，满足循环水现场潮湿、凝露乃至偶发浸没的安装环境要求。温度补偿功能覆盖0~80℃，自动对测量值进行校正，使冬夏数据具有可比性，也便于评估换热器壁温变化对腐蚀速率的影响。控制器标配RS485 Modbus RTU通讯输出，可选配4-20mA模拟量输出，可接入DCS或PLC系统。


设备寿命等不起一份“过去式”的报告

将在线腐蚀速率监测仪纳入循环水日常监控，最终落回到一个系统性问题上：腐蚀速率是循环水处理效果的综合体现。结垢趋势、微生物黏泥、浓缩倍数控制、余氯波动、缓蚀剂投加——任何一个环节偏离控制区间，最终的代价都会以“管束穿孔、换热器泄漏”的形式集中呈现。挂片法提供的“历史结论”具有阶段性的评判价值，但如果腐蚀管理的反馈回路始终存在30天以上的时差，一次失控工况从发生到被发现的窗口期内，设备损伤已经完成。在线监测将腐蚀数据从“出结果即历史”变为“实时趋势线”，为运行人员在腐蚀加速的第一时间采取干预措施提供了可能。
