IGCC合成气洗涤与废热锅炉系统水质在线监测方案

整体煤气化联合循环（IGCC）电站中，来自气化炉的粗合成气温度高达约1400°C，含有H₂、CO、CO₂、H₂S、COS、NH₃、HCl、碱金属蒸气及飞灰等复杂组分。饱和器通过直接喷入高压水将其激冷、洗涤至约200°C，完成降温除尘的同时吸收酸性气体（H₂S、CO₂、HCl）和碱性气体（NH₃），形成高温高压高电导的复杂废水并回收大量显热。此过程同时面临高效除尘降温、控制腐蚀、防止结垢、最大化热量回收、最小化废水排放的多重平衡目标，离线分析完全无法应对水质的瞬时动态变化。IGCC合成气洗涤与废热锅炉系统监测设备的核心价值，在于为饱和器循环水与废热锅炉给水提供实时动态监测，在净化合成气与保护水系统之间找到最佳平衡点。


合成气洗涤与废热锅炉系统的水质管理参照《GB/T 12145-2016 火力发电机组及蒸汽动力设备水汽质量》及IGCC电站化学监督相关技术导则执行。


饱和器循环水系统监测

饱和器循环水吸收酸性气体后pH急剧下降，形成酸性腐蚀环境；吸收NH₃后可能局部升高。在线pH计是加碱（NaOH）自动控制回路的唯一可靠输入，需稳定控制在弱碱性范围（通常控制在7.5~8.5之间，具体按系统设计要求执行）以中和酸气、抑制酸性腐蚀，同时避免碱性过强导致氨逃逸或结垢。该工况需要耐高温、耐高压、抗污染（含油、尘）的强化型pH电极和流通池，并具备可靠的自动清洗功能。


工业在线电导率仪以0.001~100mS/cm宽量程匹配饱和器循环水高电导率特性，持续升高直接反映总溶解固体的富集，是判断是否需要加大排污以控制结垢风险的最直接快速指标。


在线氯离子分析仪监测煤气中HCl被水吸收后形成的氯离子浓度，氯离子是点蚀和应力腐蚀开裂的强烈促进剂，尤其对不锈钢设备，在线监测可评估腐蚀风险并作为排污控制的参考。在线硅表监测煤气中硅蒸气溶解形成的二氧化硅浓度，防止在废热锅炉等换热表面形成难以清除的硅酸盐垢。饱和器循环水硅浓度较高，该测点以定排水为取样对象，硅浓度处于仪表量程范围内。


废热锅炉给水系统监测

稳定的饱和器出口水质是保护下游废热锅炉的第一道防线。废热锅炉给水需维持高纯度以防止受热面结垢和腐蚀，其监测逻辑与常规火电锅炉给水一致，但需额外关注来自合成气洗涤系统的残余污染物穿透。


在线氢电导率仪是废热锅炉给水纯度的黄金标准，任何离子性杂质（残余氯离子、硫酸根、有机酸根等）的侵入都会导致其读数异常升高，是预警精处理系统失效或上游洗涤效果下降的最灵敏防线。在线钠离子分析仪监测阳离子污染，钠离子异常升高是除盐设备失效或洗涤水携带钠盐的直接证据。


辅助诊断与预警

在线TOC分析仪在饱和器循环水侧重排查气化炉运行异常导致的焦油/酚类穿透，在废热锅炉给水侧重验证精处理系统对有机物的去除效果。气化炉运行异常（雾化不好、温度偏低）导致重质焦油或酚类物质进入水系统时，TOC异常升高是灵敏指示，提示检查气化操作或加强除油设施。微量溶解氧分析仪部署于废热锅炉给水侧，监测溶解氧可评估给水系统的密封性和除氧效果，氨的存在会干扰某些溶解氧传感器读数，这种异常本身可作为氨含量过高的间接提示。

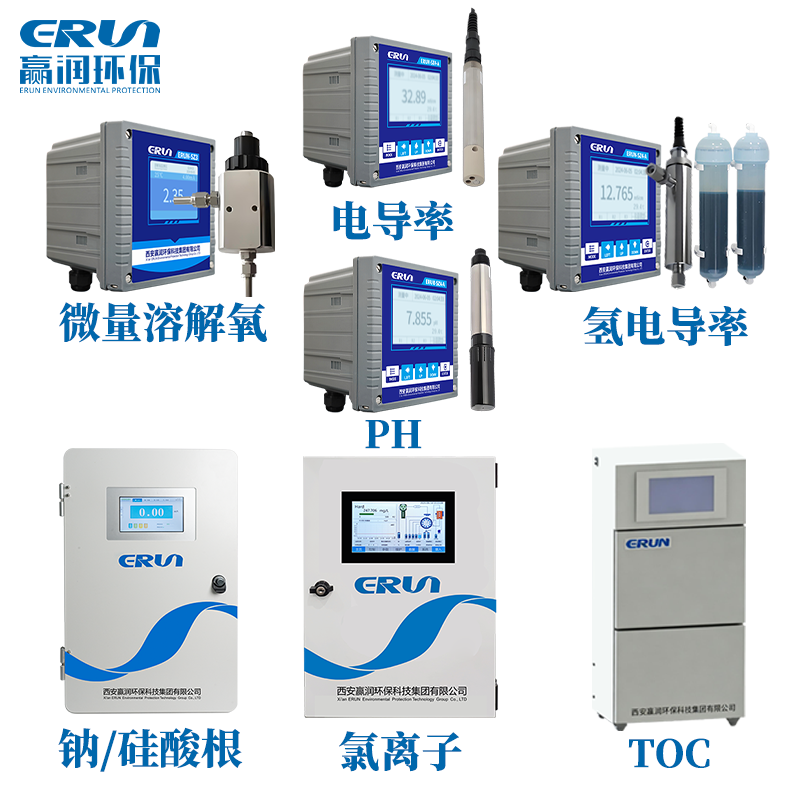

以赢润环保的在线监测产品线为例：


闭环控制与系统联动

pH-碱度控制：pH计信号直接控制加碱泵，动态中和吸收的酸性气体，稳定系统pH。电导率-排污联动：工业电导率仪信号用于控制自动排污阀，当总溶解固体达到设定上限时自动加大排污，维持系统盐平衡。氯离子、硅表、TOC数据提供趋势预警和污染源诊断，稳定的饱和器水质是保护下游废热锅炉、工艺气加热器及燃气轮机免受腐蚀和结垢影响的第一道防线。


IGCC合成气洗涤与废热锅炉系统监测设备以强化型pH计、宽量程工业电导率仪为核心，氯离子、硅表、氢导、钠表、TOC、溶解氧为辅助，为IGCC前端煤气净化与热回收系统提供了实时化学透视能力。这不仅是防止设备腐蚀结垢的技术手段，更是优化加药、控制排污、提高系统运行经济性和可靠性的关键支撑。
