大型发电机定子冷却水系统铜腐蚀在线监测方案

大型发电机（300MW以上）定子线棒采用空芯铜导线，内冷水直接流过铜导线内部带走热量。铜对水质化学变化极为敏感，腐蚀产物（铜氧化物）在空心导线内沉积会造成线棒堵塞过热，严重时引发绝缘老化甚至烧毁。内冷水系统容积仅数立方米、循环流量每小时数百立方米，但水质要求极高且自成体系，独立于锅炉给水和凝结水系统。大型发电机定子冷却水系统监测设备以在线氢电导率仪、pH计、微量溶解氧分析仪为核心，实现铜腐蚀速率动态控制与线棒堵塞预防。


内冷水系统水质管理参照《大型汽轮发电机定子绕组内冷水系统技术条件》（DL/T 801-2010）及设备制造商冷却水水质要求执行；铜腐蚀控制参照电力行业化学监督相关导则。


内冷水关键化学参数实时监测

发电机定子冷却水泵出口母管或离子交换器出口是监测取样点，需连续监测内冷水的纯度、酸碱度和氧化还原环境，动态评估铜腐蚀倾向。


在线氢电导率仪是系统纯度与离子污染的“哨兵”。氢电导率仪可有效排除钠离子等阳离子干扰，更灵敏地反映阴离子型杂质污染。内冷水系统要求极高纯度，氢电导率通常需控制在≤2μS/cm（部分进口机组要求≤0.5μS/cm）。当氢电导率持续缓慢升高（如从1.0μS/cm升至2.0μS/cm）表明离子杂质在累积（可能来自铜腐蚀产物溶解、树脂碎片、外部渗漏），需立即检查离子交换器状态或换水；氢电导率瞬时突变则提示可能发生冷却水泄漏进入定子绕组等重大异常，需紧急排查。


在线pH计是铜腐蚀速率的直接控制因子，纯铜在25°C无氧中性水中腐蚀速率最低，pH偏离理想区间（通常要求7.0-8.0）时铜腐蚀速率呈指数级上升。当pH>8.0时铜表面氧化膜稳定性下降，腐蚀倾向增加；当pH<7.0时铜的均匀腐蚀速率加速。在线pH数据可精准指导混床或加药系统的自动调节，将pH稳定在7.0-8.0的窄窗口内。


微量溶解氧分析仪是氧化性腐蚀的关键放大器，在含氧水中铜的腐蚀速率远高于无氧水，内冷水系统通常要求将溶解氧控制在极低水平（如<30μg/L）。溶解氧异常升高是系统密封性变差或除氧装置失效的早期信号，根据实时溶解氧数据可自动调整除氧系统运行参数。

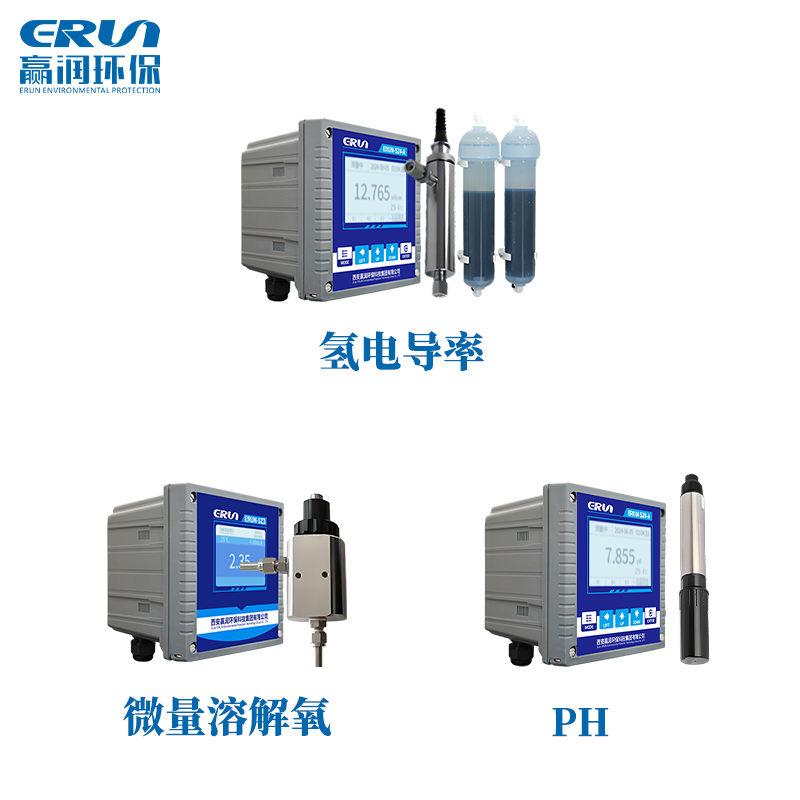

赢润环保的水质在线监测设备覆盖上述发电机定子冷却水的关键监测需求：


三参数联合诊断与智能控制

正常工况：氢导≤2μS/cm且pH在7.0-8.0且溶解氧<30μg/L，系统运行良好。


污染预警：氢导升高但pH稳定且溶解氧稳定，提示离子污染（如树脂碎片、外部盐类），优先检查离子交换器。


腐蚀预警：pH偏离区间和/或溶解氧升高，提示铜腐蚀趋势加剧，需立即调整pH控制或除氧措施。


综合异常：氢导升高+pH降低+溶解氧升高，提示可能的冷却水泄漏或严重外部污染事件，需紧急排查。


设备健康实时保障

通过氢电导率、pH、溶解氧三参数的实时在线监测，内冷水系统管理可从“事后检修”升级为“实时诊断”。在线数据可指导离子交换器自动投运或旁路切换、补水泵与排放阀自动控制、除氧及加药系统自动校正，防止铜氧化物在线棒内沉积导致的过热和绝缘损坏。


大型发电机定子冷却水系统监测设备以氢电导率仪、pH计、微量溶解氧分析仪为核心，为发电机这一电厂最核心的设备构筑了一道实时动态监测、精准预警与自动调节的化学防线。
