在线荧光示踪仪：循环水药剂浓度的实时“可视化”与闭环控制方案

循环水药剂投加长期处于“黑箱”状态——缓蚀剂、阻垢剂按理论计算投加后，药剂在管网各支线中的实际浓度是否均匀、是否达到有效保护值，运行人员无从得知。某工厂末端换热器发生严重腐蚀穿孔，事后分析才发现该支线药剂浓度长期低于有效值，而常规水质监测对此完全无感。《化学工业循环冷却水系统设计规范》（GB 50648-2011）明确要求根据在线监测冷却水中的药剂示踪剂浓度，自动联锁控制药剂投加。在线荧光示踪仪正是将药剂浓度从一个模糊的经验参数转变为可直接连续测量的过程参数。


药剂管理的“黑箱”与“可视化”路径

传统药剂管理存在两个结构性盲区。空间分布盲区——无法知道系统中不同支线的药剂浓度是否均匀，是否存在水力死区导致局部欠保护。时效性盲区——定期取样化验无法捕捉药剂浓度随补水、排污、浓缩倍数变化的实时波动。


荧光示踪技术为打破这一盲区提供了技术路径。药剂中按固定比例添加微量荧光示踪化合物，投加到系统后，荧光示踪仪通过特定波长紫外光照射水样，激发示踪剂产生特征荧光信号，荧光强度与示踪剂浓度成线性关系。由于示踪剂与药剂严格按比例混合，检测到示踪剂浓度即可换算出药剂在系统中的实际浓度。该方法不依赖总磷检测，在无磷配方推广背景下适用性明确。


让药剂分布变得“可见”

传统加药模式下，操作人员只能在加药点设定计量泵冲程，药剂进入系统后的实际分布完全不可见。一旦管网存在水力不平衡，部分支线的药剂浓度可能长期低于有效值而无人知晓。


将循环水处理荧光示踪仪部署在关键位置后，药剂的空间分布状态便从“不可知”变为“可测量”。在系统总回水及各关键装置回水支线上分别安装传感器，通过比较各点位示踪剂浓度，可以绘制出药剂在管网中的分布地图——浓度均匀说明水力分配合理，某支线浓度显著偏低则提示该区域存在流动死区或短路，需要调整水力平衡或针对该区域补充投加。


从信号到决策：闭环控制与污染溯源

GB 50648-2011规定的自动联锁控制逻辑是：采集循环冷却水中的药剂示踪剂浓度信号送入PLC，对浓度进行连续实时分析，据此控制加药泵运行及投加量。在这一控制链路中，在线荧光示踪仪提供的荧光信号直接关联加药泵频率，药剂浓度低于目标区间时自动加大投加量，高于目标区间时自动减少，使浓度始终稳定在设定范围内。


浓度趋势的异常变化同样具有诊断价值。示踪剂浓度出现非预期的持续下降，且补水与排污条件未发生明显变化，可能意味着系统出现药剂异常吸附或局部泄漏。江苏徐州某循环水智能化项目依托工业物联网架构，通过布设荧光示踪剂与在线传感器网络，实现药剂浓度精准闭环调控与水质风险智能预警。


选型考量与工程适配

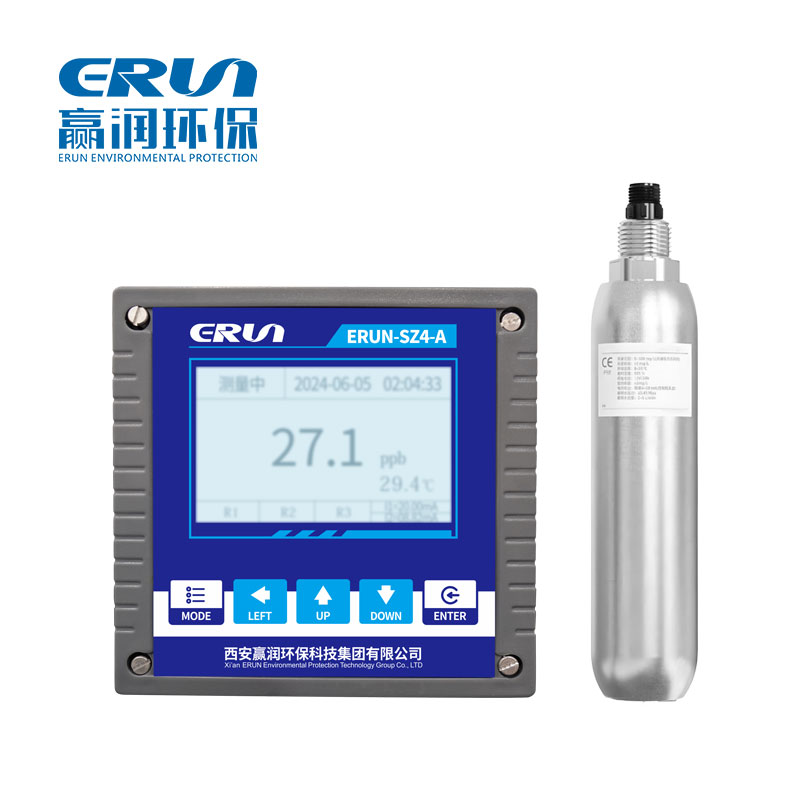

在仪器选型层面，赢润环保研发的ERUN-SZ4-A-N8在线荧光示踪分析仪采用荧光法检测原理，传感器测量范围0-200ppb、0-500ppb、0-1000ppb可选定，精度±5%FS，分辨率0.01ppb，内置温度自动补偿，可反映水体中荧光示踪剂的实际浓度及温度变化。传感器材质为316不锈钢，防护等级IP68，配备自清洗装置，支持RS485 Modbus RTU及4-20mA输出，可直接接入DCS或PLC系统。


循环水药剂管理的核心难题，在于药剂进入系统后的真实分布与衰减状态长期不可见。荧光示踪技术通过将药剂浓度转化为可连续测量的荧光信号，让这一“黑箱”变得透明。从单点经验投加到多点浓度分布监测，从人工设定加药泵频率到浓度信号直接驱动闭环控制——在线荧光示踪仪补上的，正是循环水精细化管理的最后一块拼图。
