在线钠表：半导体超纯水ppb级钠离子监测的技术难点与工程方案

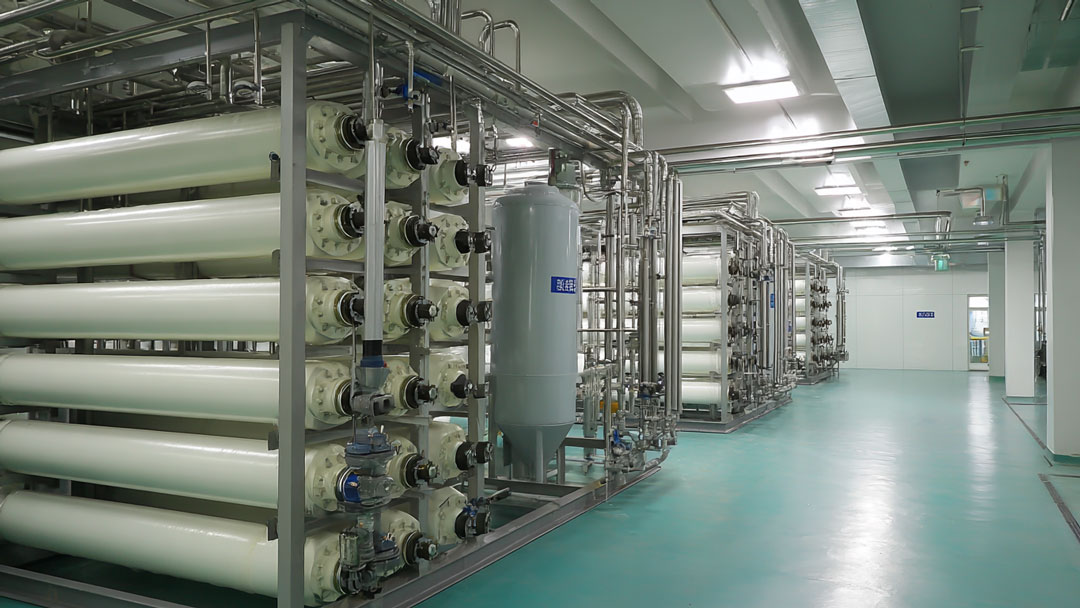

在半导体制造中，超纯水（UPW）内的痕量钠离子是影响栅氧层完整性及器件可靠性的关键金属污染物。随着制程节点微缩至28纳米及以下，钠离子浓度控制要求已进入1 ppb以下的范畴。《电子级水》（GB/T 11446.1-2013）将电子级水分为五个等级，最严格的EW-I级要求钠含量≤0.5 μg/L。钠离子在线分析仪正是在这一技术背景下，成为半导体厂务系统中不可或缺的监测手段。


在超纯水基质中实现ppb级钠离子稳定监测的技术难点

UPW的电阻率常达18.2 MΩ·cm，近乎“离子真空”环境。在极低离子强度条件下，离子选择性电极（ISE）的能斯特响应斜率偏离理论值，测量稳定性面临挑战。ISE对钠离子的响应高度依赖于样品pH——超纯水pH在6.5-7.5间的微小波动即可导致显著的测量偏差。解决这一问题的工程路径是通过精密注入碱性试剂，将样品pH稳定提升至电极最佳响应区间。


从取样点到传感器的任何环节，管路溶出、空气接触或标准液残留都将直接导致测量结果失效。在线仪表还需具备极低的零点漂移和斜率衰减，才能提供可用于趋势分析的数据流，而非频繁校准获得的孤立读数。


面向超纯水的在线钠表关键设计

钠离子在线分析仪在三个技术层面进行了针对性设计。首先是精密碱化与动态pH调控——通过注入二异丙胺等碱性试剂将样品pH提升至电极最佳响应区间，并实时测量碱化后pH值动态调整碱化时间。其次是防污染采样系统——两套独立校准装置杜绝高低浓度标准液间的交叉污染，测量池排空阀确保每次测量后水样完全排空，消除样品残留。第三是智能化诊断——同步监测pH与电导率，碱化后pH是否达标可直接判断碱化系统是否正常工作。


关键监测点位与工程部署

最终抛光混床出口直接监控UPW系统产水的最终品质，是评估离子交换树脂性能的核心依据。分配系统回水总管监控循环管网是否存在污染累积或管道组件溶出。采样系统须采用PFA材质管路，设计短路径旁路确保恒定样品流量，并建立与ICP-MS等离线方法的定期比对制度。通过4-20mA或数字接口将数据接入FMCS，设置基于SPC的预警限，实现从“超标报警”到“异常预警”的转变。


选型考量与工程适配

赢润环保推出的ERUN-SZ3-M6型超纯水钠表内置精密碱化与动态pH调控模块，配置两套独立校准装置和排空阀设计，可同步监测pH与电导率，支持大容量历史数据存储。仪器采用离子选择性电极法，测量范围覆盖亚ppb至ppm级，检出限满足GB/T 11446.1对EW-I级水质钠含量≤0.5 μg/L的监测需求。


在工程适配层面，碱化试剂的消耗量通过动态调控实现优化，排空阀设计从原理上消除了传统测量池“新旧水样混合”的残留问题。仪器结构紧凑，支持嵌入式安装，通过4-20mA和RS485 Modbus RTU输出直接接入厂务管理系统。


从精准测量到可靠管控

实时、可靠的钠离子数据是防止晶圆污染的首要电子屏障。通过分析钠离子浓度的长期趋势和上升斜率，可以精准预测抛光混床树脂的失效点，变固定周期再生为按需预测性再生，优化运行成本并杜绝穿透风险。结合pH、电导率等多参数交叉分析，可判断碱化是否失效、检测是否有酸性污染侵入。钠表的连续在线数据，将水质管理从依赖滞后离线数据的“事后检验”，推进到了基于实时数据的“过程精准控制与预测性维护”。
