在线氢电导率仪如何识别超纯水中电阻率无法发现的离子污染

半导体超纯水系统中，电阻率稳定在18.2 MΩ·cm常被视为水质合格的标志。但电阻率仅反映水中所有离子的总导电能力，无法区分贡献电导的是无害的H⁺和OH⁻，还是对芯片制造构成严重威胁的痕量强酸阴离子。后者即使浓度处于亚ppb量级，也足以影响栅氧层完整性并腐蚀金属互联线。在线氢电导率仪将电导率信号特异性地关联到有害阴离子杂质总量，成为评估超纯水离子纯度的关键分析手段。


从“总导电性”到“有害导电性”的化学转化

氢电导率测量的核心在于前置化学转化。水样首先流经阳离子交换柱，氢型阳离子交换树脂将所有阳离子（如Na⁺、NH₄⁺、Ca²⁺等）置换为H⁺。经过这一处理后，水中阳离子全部是H⁺，阴离子保持原样。此时测量水样的电导率——即氢电导率——不再受阳离子种类影响，其数值直接与水中强酸阴离子（如Cl⁻、SO₄²⁻、NO₃⁻等）的总浓度成正比。


阳离子交换柱内的化学反应遵循Cat⁺ + H⁺-Resin → H⁺ + Cat⁺-Resin，氢电导率与阴离子浓度间的对应关系可表示为Cond_H ≈ Σ(λ_i × C_i)，其中λ_i为各阴离子的摩尔电导率。任何氢电导率的趋势性升高，都直接指向阴离子污染的增加。


实现精准监测的工程挑战与应对

UPW的氢电导率可能低至0.055 μS/cm附近，接近理论上纯水的极限值。在这一量级下，氢电导率在线分析仪需采用电极常数J=0.01 cm⁻¹的低电导电极配合高精度测量电路，确保0.001 μS/cm的分辨率具有实际测量意义。


阳离子交换柱的饱和失效管理直接关系到测量可靠性。氢柱在连续运行中逐渐失去交换能力，若未及时更换，阳离子未被充分置换将使氢电导率读数偏低，造成假阴性。建立氢柱的定期再生或更换制度，并通过监测氢柱后水样的pH或钠离子进行有效性验证，是确保数据可信的基础。


空气中CO₂溶入样品会形成碳酸，使氢电导率读数偏高，造成假阳性报警。采样系统需保持密闭性，必要时在氢柱前增加在线脱气装置以消除这一干扰。


关键设计要素

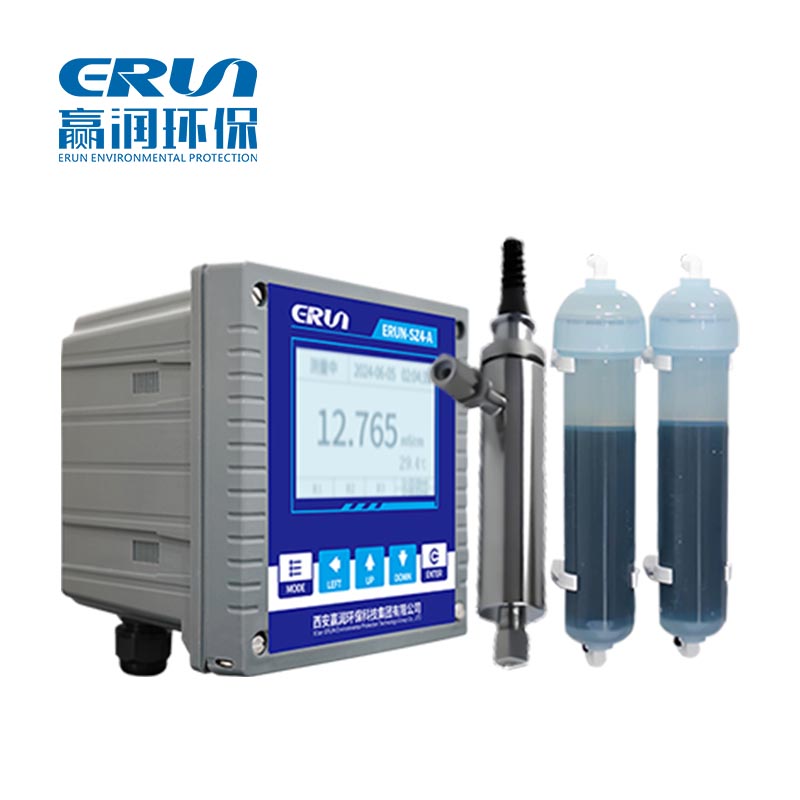

在仪表设计层面，赢润环保推出的ERUN-SZ4-A-A4型超纯水氢电导率仪采用模块化结构，一台主机既可测量常规电导率，也可通过增加阳离子交换柱升级为氢电导率测量，适应不同监测阶段的需求。


在工程适配层面，仪表内置工业控制式看门狗功能防止软件死机，温度补偿覆盖0-100℃，确保不同环境温度下数据的可比性。信号输出提供4-20mA隔离输出和RS485接口，可直接接入DCS或SCADA系统，实现集中监控与数据记录。

监测点位策略与数据驱动决策

抛光混床或精处理离子交换器出口是氢电导率监测的首要位置，任何趋势性上升都是阴离子树脂交换容量耗尽的明确信号。超纯水分配系统回水总管则反映流经整个管网后的水质状况，用于监测分配系统是否引入污染或管道组件溶出。


报警阈值不宜仅依赖一个固定超标限值。预警限基于历史基线统计（如均值+3σ）提示趋势异常，行动限基于工艺容忍度要求立即检查，超标限则表明水质已不合格。通过分析氢电导率数据的长期趋势和上升速率，可预测抛光混床中阴离子树脂的失效时间点，将再生模式从固定的时间或流量控制转变为按需预测性再生，最大化树脂利用率并杜绝水质穿透风险。


超越电阻率的离子纯度判据

电阻率是UPW系统的“体温计”——反映总离子浓度是否在正常范围。氢电导率则是“鉴别诊断仪”——在总离子浓度尚在合格范围时，就能识别出有害阴离子是否正在悄然升高。


在线氢电导率仪提供的连续高灵敏度数据流，将超纯水离子纯度管理从依赖滞后离线检验的事后确认，推进到基于实时趋势的过程主动预警。构建这一监测维度，是将离子污染风险置于连续可控状态的前提。
